这两者有什么区别？简单说，静力分析假设荷载是慢慢加上去的，加速度可以忽略不计。但现实世界很多事情发生并不是慢慢来。地震是突发晃动，风是忽大忽小的，机器是转起来带着振动的，汽车是会跑在坑洼路面上去的。

这时候惯性力就变得很重要了，必须用动力分析来处理。因此就引入了我们元王仿真要谈论的一个主题：结构动力学分析到底包含哪些？其分析能够给产品带来哪些方面的提升。

01、先搞清楚三个基本问题

结构动力学的目的，归根结底就干三件事：

第一，确定结构的固有动力特性：也就是这个结构的自带属性，比如它自带的振动频率是多少、振型长什么样。

第二，搞清楚动荷载是什么：地震波、风压、机器振动，这些外部激励到底怎么作用在结构上。

第三，算出结构的动力响应：在动荷载作用下，结构会怎么动、哪里应力最大、会不会坏。

这三件事串起来，就是结构动力学分析的全部逻辑。对于结构仿真工程师来说，也是需要去掌握的，如果你企业有结构仿真分析需求或者想提升这方面的技能，都可以和我们元王交流咨询。

02、核心分析类型

在实际工程中，常用的结构动力学分析大致可以分成这么几类：

模态分析：这是所有动力学分析的起点。在不加外力的前提下，算出结构的固有频率和振型。为什么要算这个？举个简单的例子：发动机转速3000转/分，对应的激励频率是50赫兹。如果某个结构的固有频率刚好也是50赫兹，那就共振了。模态分析就是用来回答“这个频率段有没有危险”的。

谐响应分析：当外部激励是正弦波形式的简谐载荷时，就用这个。比如旋转机械对轴承和支撑结构施加的交变力，会随着转速不同引起不同的偏转和应力。谐响应分析的目的就是算出结构在不同频率简谐载荷下的稳态响应，看看会不会在某个频率点出现峰值。

响应谱分析：这个分析在地震工程里用得最多。把地震动简化成一条谱曲线，然后算结构在谱作用下的最大响应。反应谱法是目前抗震设计中最常用的方法之一。相比时程分析，它不需要输入完整的地震波时程，计算效率高很多。

随机振动分析：有些荷载根本没法用确定性的函数来描述，比如车辆在路面上行驶遇到的颠簸、飞机在气流中的抖动。这时候只能用统计的方法，输入功率谱密度（PSD），算出响应的均方根值（RMS）。

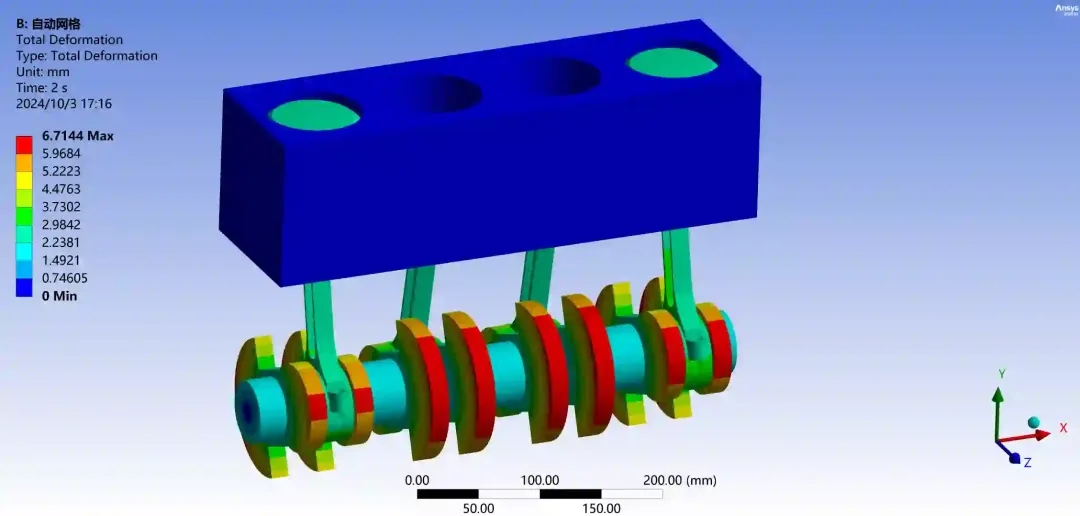

瞬态动力学分析：这是最“实时”的一种仿真分析。冲击载荷、突加载荷、爆炸、碰撞，这些瞬间发生的事，都得用瞬态动力学来算。手机坠落、汽车碰撞、地震的时程分析，都属于这一类。

03、从单自由度到无限自由度

说完分析类型，再说说怎么建模。

结构动力学分析的第一步，是把实际工程结构简化成数学模型。简化到什么程度，取决于问题的复杂程度。

最简单的叫单自由度体系。把整个结构当成一个质点，只有一个方向的位移变量。比如把一栋楼简化成一根弹簧上面挂一个质量块，这种模型虽然粗糙，但用来理解基本原理非常有效。

复杂一点的是多自由度体系。多个质点、多个自由度。再比如把一栋楼按楼层分成若干质点，每层一个水平位移变量。

再往上就是连续弹性体。把结构看成连续的、分布式的系统，用偏微分方程来描述。这种方法理论上最精确，但求解难度还是蛮大的，所以工程师们会选择合适的方法来进行。

在实际工程应用中，绝大多数问题都是用有限元法来做的。先把结构划分成成千上万个单元，把无限自由度问题转化成有限自由度问题，然后用计算机去计算、出结果。

04、方程和求解

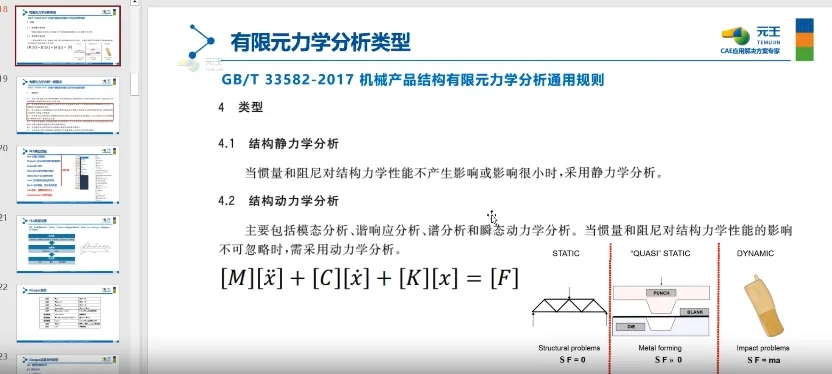

不管哪种分析类型、哪种建模方式，最终都归结到同一个东西就是运动方程：

Mü + Ců + Ku = F(t)

M是质量矩阵，C是阻尼矩阵，K是刚度矩阵，F(t)是随时间变化的外力。

这个方程怎么解？主要有两条路子：

振型叠加法：先做模态分析，把耦合的方程解耦成一系列独立的单自由度方程，然后分别求解再叠加。优点是计算快，缺点是只能处理线性问题。

逐步积分法：直接在时间域里一步一步往前推，每个时间步都重新计算。优点是能处理非线性问题，缺点是计算量大。

05、分析最终是为了什么？

说了这么多理论和方法，归根结底就一个目的：确保结构在动力荷载作用下是安全的。

如果只是做静力分析，来看“会不会压垮”，那肯定不行。有些还需要做动力分析，来看“会不会振坏”。两者缺一不可。

比如一个桥梁工程结构，如果只做静力分析不做动力分析，表面看着没事，但是隐患可能早就埋下了。

所以，下次再有人问你“结构动力学分析都包含什么”，你可以告诉他：模态打底、谐响应查共振、响应谱抗地震、随机振动对付不确定荷载、瞬态分析搞定冲击。这五板斧，一个都不能少。

当然，真要上手做提升自己技能，还得老老实实从单自由度开始学起，把运动方程吃透，把有限元软件练熟。

理论是骨架，软件是工具，工程判断才是灵魂。
