在工程和产品设计领域，我想工程师们都或多或少听说这个三个缩写：CAE、FEA、FEM。它们看似都差不多，但它们又有着不同。如果搞混了，可要出笑话的。

下面跟着我们元王一起来用最通俗的语言，介绍一下这三者的区别及关系。下次别人随口一问，你能有条理还能通俗的给出回答，那一看就是老仿真人了。

01

它们到底是什么关系？

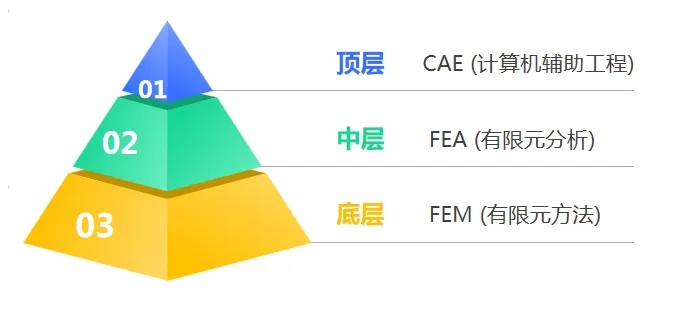

为了能够让大家很好的理解，我们可以把它们想象成一个金字塔，三者塔尖到塔座如下：

①顶层，最广的概念: CAE (计算机辅助工程)

这是一个总称，指的是利用计算机软件来模拟和分析产品性能的所有活动。它就像一个巨大的工具箱，里面包括着不同的工具。

②中层 ，是核心工具: FEA (有限元分析)

这是CAE工具箱里最常用、最强大的一个工具。它是一种具体的分析方法或技术。稍后将会详细的介绍，这里就简单了解一下。如果你企业要做有限元分析，可以直接找我们元王。

③底层，是理论基础: FEM (有限元方法)

这是支撑FEA的数学理论和算法，它是FEA背后的原理基础。

最后做个简单总结：FEM是理论，FEA是基于这个理论的实践应用，而CAE则是包含FEA在内的整个仿真领域。

02

CAE，FEA和FEM介绍

下面我将会详细介绍CAE，FEA和FEM，也能够让工程师们对这个术语有一个全面的认识。

①什么是CAE (计算机辅助工程)？

就拿我们最常见的交通工具汽车为例，如果要设计一辆全新的汽车。在过去，你需要先造出一个实物原型车，然后把它开到测试场进行碰撞、颠簸等各种破坏性试验。这不仅耗时耗力，成本更高。

后来，CAE技术出现，你猜怎么解决？直接通过在电脑里的3D模型（由CAD软件创建），利用CAE软件进行前处理，之后进行模拟计算各种工况下的表现，快速验证设计方案的可行性。

对于不同的行业，工程师们都可以进行CAE仿真分析，比如：

结构强度：桥梁能承受多大的重量？

流体动力学：飞机机翼周围的气流是怎样的？

热传导：手机芯片工作时会不会过热？

电磁效应：天线信号覆盖范围有多广？

......

所以，我们常说CAE的核心价值，其能够在产品被制造出来之前，就预测它的表现，从而优化设计、降低成本、缩短研发周期等。给企业带来的实际性的好处，可太香了。

这也是我们元王为什么能在CAE领域深耕19年的原因，赋能更多中国创新型企业，成就卓越产品研发设计。

②什么是FEM (有限元方法) 和 FEA (有限元分析)？

现在我们来聚焦CAE中最核心的技术：FEA。

面对一个形状极其复杂的零件，比如汽车的发动机缸体，直接用数学公式去计算它在受力时的应力分布，几乎是不可能的任务。因为它的几何形状太不规则了。

FEM/FEA的实用之处在于“化整为零，逐个击破”。

它的核心思想可以概括为三步：

离散化 :

把一个连续的、复杂的物体，切割成成千上万个形状简单的小块。这些小块就叫“有限元”。这个过程就像用乐高积木搭建一个城堡。这些小块的集合体被称为“网格”。

单元分析:

对于每一个简单的“小方块”（单元），我们有成熟的数学方程（基于FEM理论）来计算它的行为。比如，给它施加一个力，它会如何变形？

整体组装:

最后，计算机把所有小方块的分析结果像拼图一样重新组合起来，并考虑它们之间的相互连接关系。通过求解一个庞大的方程组，最终得到整个复杂物体的近似解。

举个生动的例子：

你想知道一块中间有孔的金属板在拉伸时会发生什么。

传统方法： 很难直接算出孔洞周围的应力集中情况。

FEA方法：

将金属板划分成许多小的三角形或四边形网格。计算机分别计算每个小网格的受力和变形。

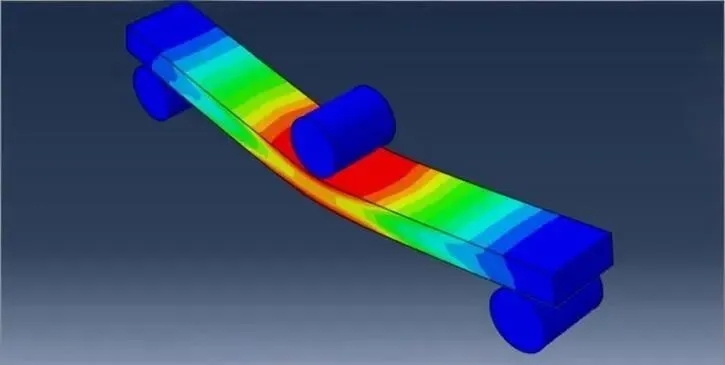

将所有网格的结果整合，工程师就能得到一个完整的彩色云图，清晰地看到哪里变形最大，哪里应力最高，通常呈现红色区域，让人一目了然。

03

FEA能帮我们做什么？

FEA的应用非常广泛，这里主要分享一些常见分析类型，主要包括以下几种：

线性静态分析:

这是最基础的分析。假设材料是线弹性的（像弹簧一样，力撤掉就恢复原状），且变形很小。用于分析结构在恒定载荷下的应力和变形，比如计算一个支架能承受多重的物品。

非线性分析:

当情况变得复杂时就需要它。比如：

材料非线性：金属被弯曲后无法复原（塑性变形），或者橡胶这种本身就不遵循胡克定律的材料。

几何非线性：结构的变形非常大，以至于改变了自身的受力方式，比如钓鱼竿的弯曲。

接触非线性：两个或多个零件相互接触、碰撞或分离，比如齿轮啮合。

动力学分析:

研究与时间相关的载荷，比如冲击、振动。例如，分析手机从口袋高度掉落时的抗摔性能，或者汽车发生碰撞时的安全性。

屈曲分析:

预测细长结构在压力下何时会突然失稳、发生弯曲或皱褶。

热分析:

模拟热量如何在物体中传递，以及温度变化对结构的影响。

04

为什么FEA如此重要？

这并不是王婆卖瓜自卖自夸，而是从FEA诞生到如今走过的历程中，随着技术不断发展，FEA也彻底改变了现代工程的设计流程，带来了巨大的优势：

降低成本: 减少了制作昂贵物理原型的需求和破坏性试验的次数。

缩短周期: 在电脑上修改设计和验证比制造实物快得多，大大加快了产品上市速度。

提升性能: 可以在设计早期发现潜在问题，并进行优化，创造出更安全、更可靠、更轻量化的产品。

解决难题: 能够处理那些用传统手算方法根本无法解决的复杂物理问题，还有就是极端条件下的产品可能会出现的问题。

总而言之，CAE、FEM和FEA是现代研发设计端工程师的必备技能。它们让我们能够在虚拟世界中预知未来，将创新想法高效、安全地变为现实。
