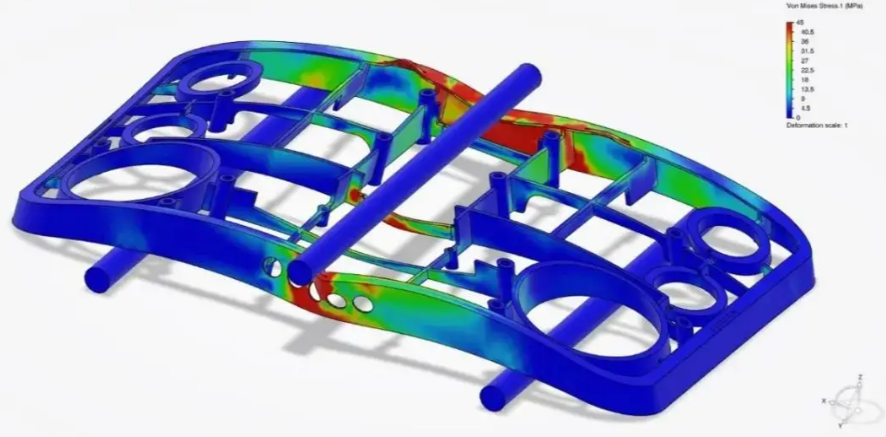

你盯着屏幕上那张红蓝相间的应力云图，终于搞定了有限元计算。最大应力450MPa，低于材料屈服极限，安全系数1.5，完美。

你甚至已经想好了明天早会上怎么跟老板汇报这个“零缺陷”的设计方案。但现实往往喜欢在人最得意的时候，狠狠扇一巴掌。

几天后的物理破坏性试验里，伴随着“砰”的一声闷响，那个你在软件里认为“绝对安全”的零件，在9000磅的拉力下，脆生生地断成了两截。

那一刻，你看着手里冰冷的废铁，再回想屏幕上那张漂亮的云图，脑子里大概只有一个念头：这破软件，到底在算什么？

别急着怪软件。作为一个在工程坑里摸爬滚打过的过来人，我得跟你说句掏心窝子的话：有限元分析（FEA）确实能模拟真实工况，但前提是，你得先学会怎么让它执行你的标准。

软件没骗你，是你把“理想”当成了“现实”。

很多刚入行的工程师，容易把仿真软件当成万能。输入参数，点击求解，就能预知这个产品有什么问题。

其实是大错特错！

有限元分析的本质，不是“复制实物”，而是用数学模型去近似求解物理规律。你给它什么条件，它就严格按什么条件算。

你告诉它这个环是完美的铝合金，它就真按完美的7075铝给你算；你告诉它边界是完全固定的，它就真把那个点焊死在虚空中。

但在真实的物理世界里，哪有那么多“完美”？材料内部有微小的杂质，加工留下的刀痕会成为应力集中的源头，甚至那颗你以为拧得死死的螺栓，在震动中也可能有微米级的滑移。

软件算出的，是“理想状态下的极限”；而现实要面对的，是“充满瑕疵的苟且”。当你的模型忽略了那些微小的、不规则的、甚至有点脏乱的真实细节时，仿真结果自然就成了“听君一席话，如听一席话”的正确废话。

那些藏在网格里的小细节

我见过太多人，模型建得花里胡哨，结果一跑就崩，或者跑出来的数据连自己都不信。为什么？因为地基没打牢。

网格，就是仿真的地基。

你以为把网格画得越细就越准？天真了。在那些不起眼的焊缝、倒角、接触面，如果你用的是粗糙的线性单元，软件其实是在用“直线”去拟合“曲线”。

更致命的是边界条件。

很多时候，结构在实验室里断了，不是因为受力太大，而是因为你在软件里把约束加错了。本该是铰支的地方你给了固定约束，结构想变形却变不了，硬生生憋出了极高的虚假应力；本该有摩擦的地方你给了绑定接触，原本该滑移释放的能量，全变成了撕裂结构的杀手。

记住一句话：Garbage In, Garbage Out。

怎么让仿真结果更准确？

想让仿真结果贴近真实，你得多积累经验和对物理世界的理解。

第一步，别只盯着弹性阶段。真实的材料是会屈服、会硬化、甚至会断裂的。把那些真实的弹塑性数据喂给软件，别偷懒只用个弹性模量就完事。

第二步，去现场，去听声音。别整天只是在电脑前调参数。去听听结构在加载时的异响，去看看断口的形貌。那个断口是脆性断裂还是韧性撕裂？有没有疲劳辉纹？这些物理证据，比软件里的云图值钱一万倍。

第三步，接受“不完美”。在关键区域做网格收敛性分析，在接触面上多花点心思调摩擦系数。甚至，你可以故意在模型里加点“瑕疵”，比如微小的初始缺陷，看看结构在真实世界里的脾气到底有多爆。

最后，也是最重要的一点：永远保留对物理世界的敬畏。

仿真结果出来，别急着庆祝。先问自己三个问题：这个变形趋势符合力学常识吗？这个应力集中位置，和以往的失效案例对得上吗？如果现在把模型拆了做试验，我有几成把握能赢？

如果你答不上来，那就别急着出报告。

下次再看到那张红蓝相间的云图，别光顾着看颜色。试着透过那些像素，去看看背后真实的力流，去听听材料在屈服边缘的喘息。

那才是仿真分析真正的给研发设计的指导意义。
