在电子产品的迭代速度以月甚至以周计算的今天，硬件工程师们常常面临一个棘手的“隐形杀手”：热。

你是否经历过这样的场景：样机功能调试一切正常，却在高温老化测试中频繁死机？或者产品量产后，客户反馈设备在夏天容易重启，拆开一看，主控芯片周围的PCB已经微微泛黄？

很多时候，我们习惯用“加散热片”、“开散热孔”甚至“外置风扇”来事后补救。但这种“救火式”的设计，不仅增加了BOM成本，还可能因为结构改动导致模具重开，延误上市时机。

其实，真正的散热高手，早在画第一根线之前，就已经在虚拟世界里“跑”完了整个温度场。今天，我们元王就来聊聊如何利用PCB热仿真，将散热设计从“事后救火”转变为“事前防火”。

为什么你的PCB会“发烧”？

在深入仿真步骤之前，我们需要先理解热的本质。PCB不仅仅是电气连接的载体，它本身也是一个复杂的热传导网络。

当电流流过铜箔和元器件时，焦耳定律告诉我们电能会转化为热能。如果这些热量不能及时散发出去，就会在PCB内部积聚。对于多层板而言，内层的信号层和电源层被绝缘介质（如FR-4）包裹，而FR-4的热导率极低（通常仅为0.3 W/m·K左右），这就像给芯片穿了一件“棉袄”，热量很难通过垂直方向传导到外层。

一旦局部温度超过元器件的结温限制（Tj），轻则导致参数漂移、信号误码，重则引发焊点疲劳断裂，甚至直接烧毁。因此，评估PCB内部的热分布，不再是“锦上添花”，而是确保可靠性的“生死线”。

六步构建你的“虚拟风洞”

进行PCB热仿真并不是玄学，而是一个严谨的工程过程。我们可以将其拆解为以下六个关键步骤，每一步都决定了最终结果的准确度。

第一步：创建高精度的PCB模型

仿真的起点是几何模型。很多工程师为了图省事，直接将Gerber文件导入仿真软件，但这往往是不够的。

一个合格的虚拟PCB模型，必须包含精确的几何形状、层次结构以及过孔分布。特别是对于高电流路径，铜厚的变化（如1oz vs 2oz）对热阻影响巨大。在建模阶段，我们需要利用EDA工具与仿真软件的接口，保留关键的走线细节，同时适当简化对热分布影响微小的丝印层和非关键走线，以平衡计算精度与网格数量。

第二步：定义热源，找到“发热器”

有了模型，接下来要告诉软件哪里在发热。这一步的核心是确定功耗。

不要简单地认为芯片手册上的“最大功耗”就是热源参数。在实际工况下，FPGA或CPU的功耗是动态变化的。我们需要结合最恶劣的工作场景（Worst Case），提取各元器件的实际功耗数据。对于功率器件，不仅要设置表面热源，还要考虑结到壳的热阻（RθJC），将热源准确映射到Die（晶圆）的位置，而不是笼统地施加在整个封装表面。

第三步：赋予材料“灵魂”

这是最容易被忽视，却最致命的一步。

默认的仿真库材料往往是理想化的。但现实中的PCB板材千差万别：普通FR-4、高导热FR-4、铝基板、罗杰斯高频板，它们的热导率、比热容甚至随温度变化的特性都不同。

例如，铜的热导率约为400 W/m·K，而FR-4仅为0.3 W/m·K。如果在仿真中未准确设置各层介质的热学参数，计算出的温度场可能会偏离实际值10℃以上。对于涉及相变材料（如热界面材料TIM）的场景，还需要定义其非线性热阻特性，以准确描述传热行为。

第四步：边界条件，还原真实环境

PCB从来不是孤立存在的。它安装在机箱里，旁边可能有散热片，头顶可能有风扇。

在定义边界条件时，我们需要模拟真实的散热环境。如果是自然对流，需设置合理的换热系数；如果是强制风冷，则需要引入计算流体动力学（CFD）求解器，模拟风流在机箱内的走向。切记，风扇的P-Q曲线（风压-风量曲线）必须准确输入，因为风速的微小变化，可能导致对流换热系数的成倍差异。

第五步：计算与求解，让数据说话

设置完成后，就是求解器的舞台。目前主流的工具多采用有限元分析（FEA）或有限体积法（FVM）。

对于复杂的PCB，网格划分是关键。在元器件密集区和过孔密集区，需要加密网格以捕捉温度梯度；而在大面积铜皮区域，可以使用较粗的网格以节省计算时间。点击“Run”之后，耐心等待求解器收敛。这个过程可能需要几分钟，也可能需要几小时，取决于模型的复杂度。

第六步：结果可视化与“找茬”

仿真结束，真正的分析才刚刚开始。

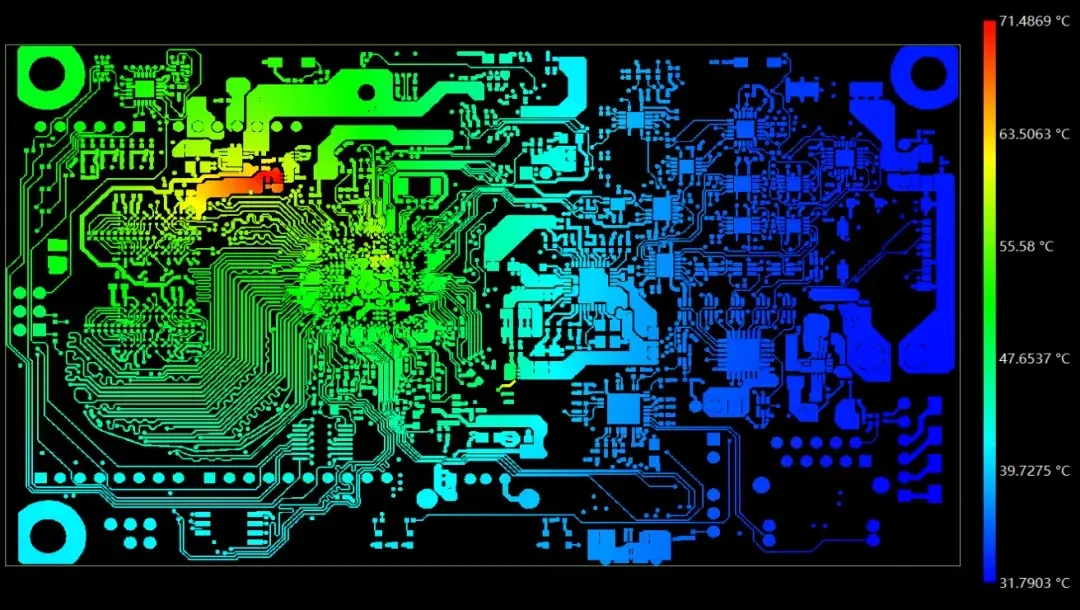

不要只盯着最高温度看。利用后处理工具，查看3D温度云图，寻找那些不起眼的“热点”。有时候，最高温不在大功率芯片上，而是在某个被周围高大元件遮挡的小LDO上，因为它处于气流的“死角”。

观察温度梯度线，判断热量是否顺畅地通过过孔阵列（Thermal Vias）传导到了背面。如果发现某处颜色突变，说明这里存在热瓶颈，可能是铜皮连接不足，或者是介质层太厚阻碍了传热。

从仿真到优化：闭环设计的艺术

仿真的终极目的不是为了生成一张漂亮的彩图，而是为了指导设计优化。基于仿真结果，我们可以采取以下策略进行“手术”：

布局调整：将高热元件分散布置，避免“热叠加”效应；将热敏感元件（如晶振、电解电容）移离高温区。

强化通路：在发热元件下方增加埋盲孔或缝合过孔，打通内层到外层的热通道；加厚关键区域的铜层，利用铜箔的高导热性充当“均温板”。

结构协同：根据气流仿真结果，调整元器件的摆放方向，使其长边平行于风向，减少风阻；在必要位置增加散热器或导热垫，将热量引导至金属外壳。

在摩尔定律逐渐放缓的今天，系统级封装（SiP）和高密度互连（HDI）技术让PCB的功率密度越来越高。依靠经验法则（Rule of Thumb）进行散热设计的时代正在远去。

PCB热仿真，就是工程师的“透视眼”。它让我们在产品开模前，就能看见看不见的温度场；在打样前，就能解决还没发生的热失效。
