在机械工程领域，你是否遇到过这样的困惑：一个机械零件或结构件，明明承受的应力远低于它的极限强度，却在反复使用一段时间后，毫无征兆地突然断裂。

这是为什么？怎么就这样的突然断裂？这该怎么预防？这背后其实就是工程界著名的“疲劳失效”。这就是我们元王今天要分享的S-N曲线。

从火车车轴到汽车曲轴，从航空发动机零件到工业机械连杆，S-N曲线都是评估材料疲劳性能、预测构件疲劳寿命的核心工具。

下面跟着元王一起来详细的了解这一块的知识点吧，相信看完你就再也不会对S-N曲线一脸懵。

01

S-N曲线的起源

说起S-N曲线，这得从一场火车事故而来。具体是什么个情况？这得追溯到1842年法国凡尔赛的一起火车事故。当时列车机车车轴在日常反复的 “低水平” 循环应力下突然断裂，这一现象让业内困惑：车轴承受的载荷远低于材料的极限强度和屈服强度，为何会断裂？

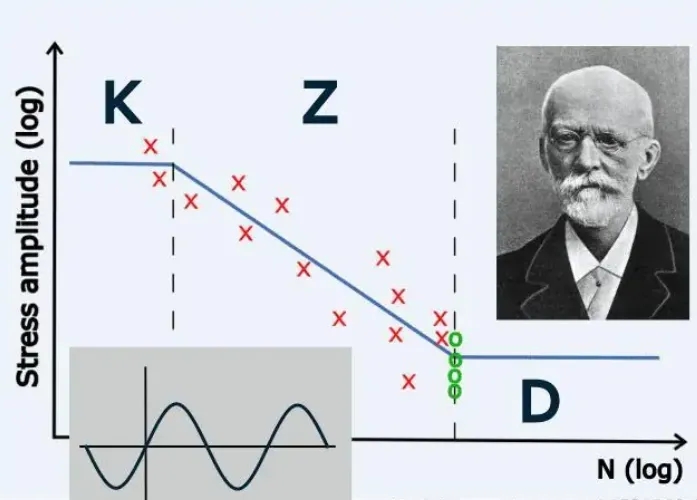

德国科学家奥古斯特・沃勒深入调查后发现：裂纹会在轴表面形成并缓慢扩展，达到临界尺寸后瞬间断裂。他设计装置对铁路车轴施加重复载荷，绘制出交变应力水平（S）与失效循环次数（N） 的关系曲线，也就是S-N曲线（又称沃勒曲线）。

自此，人类终于能科学理解循环应力与疲劳失效的关联，精准预测材料疲劳寿命。

02

S-N曲线是什么？

知晓S-N曲线的起源，后面就成为结构疲劳寿命预测、可靠性设计和材料选择的核心依据。接下来我们元王将介绍S-N曲线核心定义及如何生成S-N曲线。

①核心定义

简单来说，它通过一张坐标图，直观地告诉我们在不同的应力水平下，材料到底能扛多少次“折腾”才会坏掉。

S (Stress)：代表纵坐标的应力水平（通常是应力幅值）。

N (Number of cycles)：代表横坐标的疲劳寿命，也就是导致断裂的循环次数。由于这个数值跨度极大，横坐标通常采用对数刻度。

这张曲线的核心逻辑非常朴素：施加的载荷越大（S越高），材料的寿命就越短（N越小）；反之，载荷越小，寿命越长。这是S-N曲线最核心的规律。

②如何生成S-N曲线？

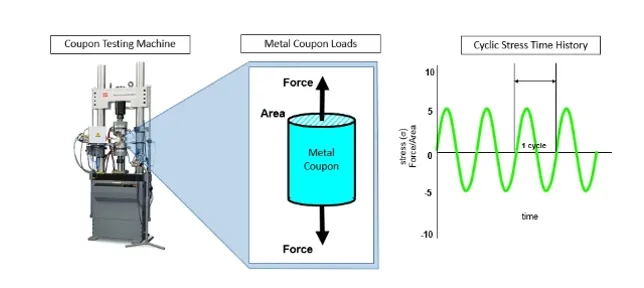

S-N曲线通过材料疲劳试验实测生成，其步骤如下：

• 选取标准金属试件，放入疲劳测试机；

• 对试件施加周期性交变应力，直到试件出现裂纹或断裂；

• 更换应力水平，重复测试多个试件；

• 汇总不同应力（S）对应的失效循环次数（N），拟合得到S-N曲线。






试验中需注意有就是加载频率不直接影响失效循环次数，核心是循环次数；但如果加载频率接近构件固有频率，会引发共振放大应力幅值，间接影响寿命。

03

读懂曲线

这里我简单分享的是钢材与铝合金，它俩在这方面就出现了一个很大的分岔点。这也是选材时最需要关注的细节：

①有明显“疲劳极限”的材料（如大多数钢材）：

当你把应力降低到某个临界值以下时，你会发现S-N曲线变成了一条水平线。这意味着，只要应力低于这个值，材料理论上可以承受无限次的循环而不发生破坏。这个神奇的临界值，就是疲劳极限。

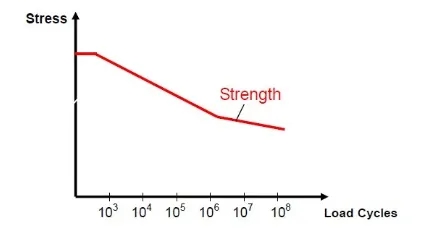

②没有明显“疲劳极限”的材料（如铝合金、铜合金等有色金属）：

对于这类材料，无论你如何降低应力，S-N曲线都会持续缓慢下降，永远不会完全变平。也就是说，只要时间足够长、循环次数足够多，它们最终都会失效。

因此，对于这类材料，我们通常会设定一个特定的循环基数（比如10的7次方或8次方），规定在这个次数下不发生破坏的最大应力，称之为条件疲劳极限。

04

S-N曲线在CAE仿真作用

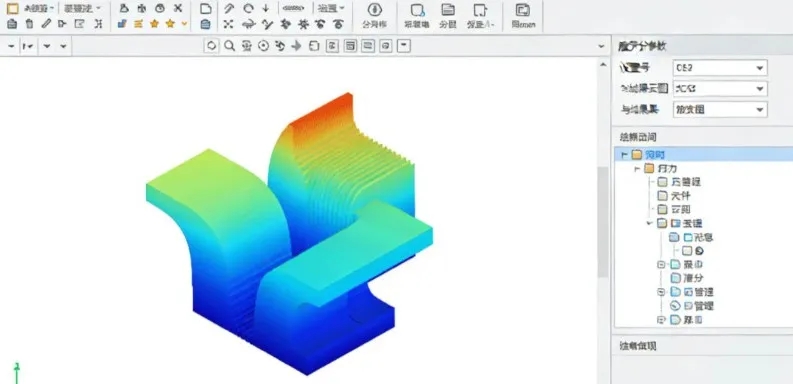

分享了那么多S-N曲线知识点，对于其在CAE仿真分析中有什么作用呢？我们最常用的就是进行疲劳仿真分析。

就是用仿真软件算出结构各处应力，再代入S-N曲线，反推每一点能扛多少次循环载荷、还能用多久、哪里最先开裂。

这里不需要将产品或者材料制造出来进行试验测试，而是通过电脑进行模拟计算分析，再结合实测数据来指导优化产品或者材料选择。

05

3种典型仿真分析应用场景

①高周疲劳分析

这个是最常用的，主要是来分析车架、支架、轴类、钣金、工程机械结构件的疲劳寿命。当循环次数10^4~10^7次，弹性变形，完全用S-N法。

②无限寿命校核

当工作应力低于材料疲劳极限（S-N曲线水平段），将会有呈现其理论无限寿命，不会疲劳开裂。

③焊缝、铸件疲劳仿真

焊缝、铸造缺陷多，用专用S-N曲线（国标/欧标FKM、IIW焊缝S-N曲线），仿真分析预测焊缝容易疲劳断裂位置，从而给出指导建议。

从19世纪的火车事故调查，到如今成为机械工程疲劳设计的核心工具，S-N曲线用一条曲线，串联起材料性能、载荷条件、疲劳寿命三大关键要素。

对工程师：它是选材、设计、寿命预测的核心依据，避免构件疲劳失效；

对工业领域：它是安全与成本平衡的关键，既保障设备可靠，又降低研发测试成本。
