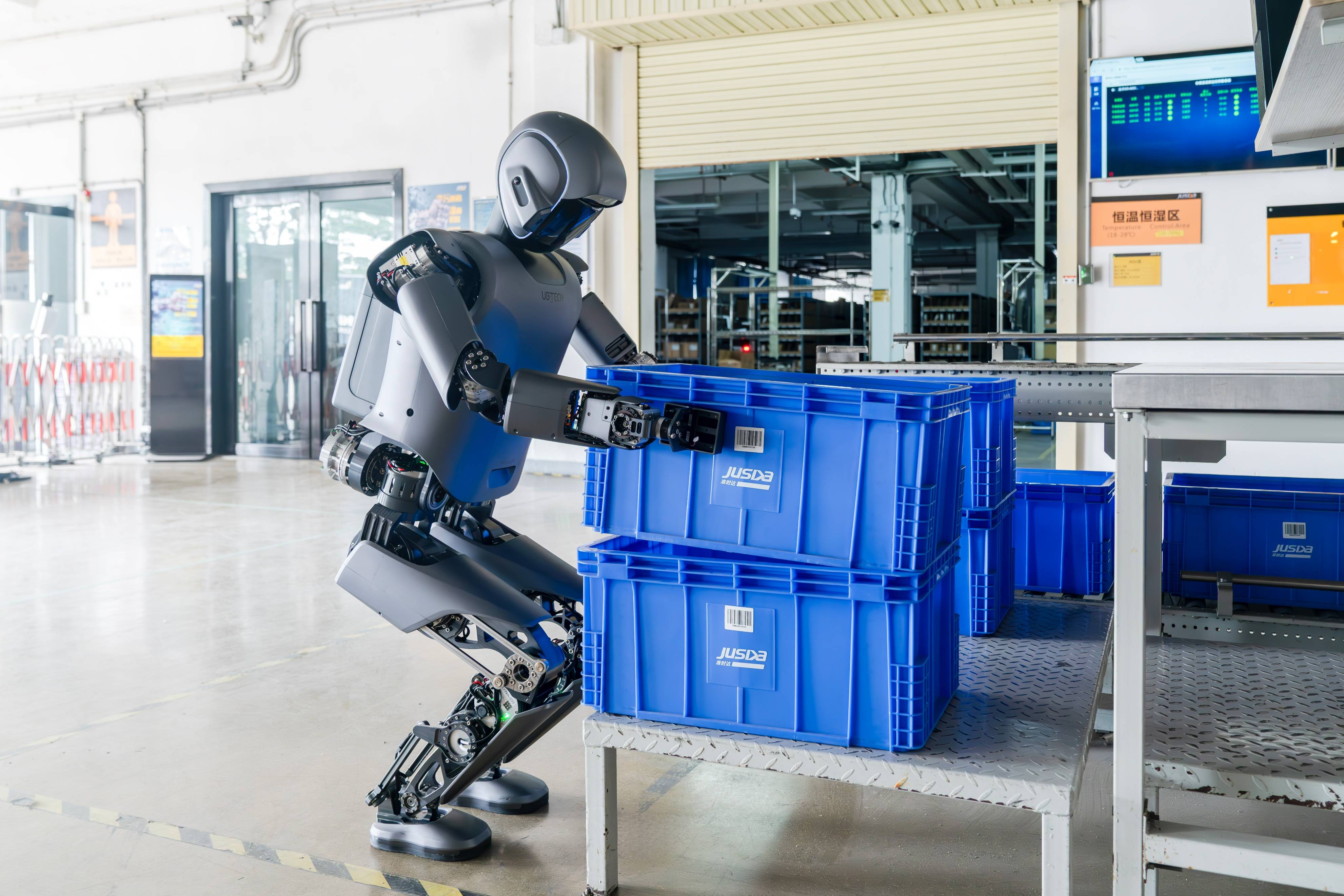

应用场景：汽车总装车间的柔性化作业（如搬运重物、精密部件装配）。
项目目标：开发一款能够在非结构化工业环境中替代人工，具备高动态运动能力和精细操作能力的人形机器人。
客户痛点与挑战
在该项目的初期，研发团队面临着传统开发模式无法解决的瓶颈：
非结构化环境下的运动稳定性风险
痛点：机器人在工厂地面可能遇到油污打滑、地面不平或突发碰撞。传统的控制算法在仿真中表现完美，但实机测试时跌倒率超过5%。
难点：物理世界的摩擦系数是动态变化的（0.4-0.9），且难以在早期通过简单的数学模型覆盖所有极端工况。
核心零部件的“强与轻”矛盾
痛点：为了满足搬运20kg重物的需求，关节电机扭矩需大幅提升，但这导致整机重量激增，进而需要更大的电机来支撑自身重量，陷入恶性循环。
难点：减速器和电机壳体需要在减重20%的同时，保证刚度提升15%，传统试错法设计周期太长。
仿真解决方案
刚柔耦合多体动力学分析
方案：建立机器人的刚柔耦合模型。不仅考虑刚体运动，还通过有限元分析将关节减速器的柔性变形数据导入动力学仿真。
实施：模拟机器人在跳跃、急停等高动态动作下的结构响应，优化质心轨迹规划，确保在剧烈运动下的结构稳定性。
核心部件轻量化突破
通过拓扑优化生成的蜂窝状关节壳体，在减重25%的同时，利用非线性接触分析优化了齿形，使疲劳寿命提升至2500万次循环，满足了工业级寿命要求。
人形机器人CAE仿真分析深度应用
在人形机器人的研发中，CAE仿真不仅仅是一个验证工具，而是贯穿全生命周期的核心技术。以下是具体的应用领域：
结构力学与拓扑优化
静力学分析：验证机器人在单腿支撑、最大负载抓取等极限工况下，关键零部件（如谐波减速器、连杆）的应力分布，防止塑性变形或断裂。
拓扑优化：针对电池盒、骨架等承重件，利用算法寻找材料最佳分布路径，在保证刚度的前提下实现极致轻量化。
疲劳分析：预测机器人在长期重复动作（如行走、挥臂）下的疲劳寿命，特别是针对柔性轴承和齿轮啮合部位的微动磨损分析。
多体动力学与运动控制
刚柔耦合仿真：人形机器人并非绝对刚体，关节的弹性变形会影响末端执行器的精度。通过刚柔耦合分析，可以补偿由结构变形引起的定位误差。
碰撞检测与路径规划：在多机器人协同作业场景中，仿真可以预判机械臂与环境的干涉，优化避障算法。
热管理与流体分析
稳态与瞬态热分析：人形机器人关节空间狭小，电机和驱动器高度集成。仿真用于分析长期运行下的温度场分布，识别散热死角，优化风道或散热片设计。
流固耦合：对于液冷系统，分析冷却液的流动状态和压力损失，确保高热流密度部件得到有效冷却。
电磁与多物理场耦合
电磁兼容分析：机器人内部集成了大量传感器和通信模块。通过电磁仿真，优化电机磁场设计，减少电磁泄漏对敏感传感器的干扰，确保通信链路的稳定性。
电机多物理场：耦合电磁、热和结构场，分析电机在高速运转下的退磁风险和热膨胀导致的轴承卡滞问题。
