做CAE仿真的工程师，从入行到成为资深，是不是都是一路磕磕绊绊成长起来的。有时一个网格划分就出错，一个边界条件设置不合理就导致计算结果出现偏差大。

而今天我们元王仿真和大家探讨的，是仿真工程师们几乎都踩过应力相关的坑。

很多人能分清应力集中，却常常忽略一个更隐蔽、更容易误导工程判断的概念：应力奇异。

同样是局部应力飙升，应力集中尚且有真实的物理意义，能用来评估疲劳、开裂风险；而应力奇异，本质上是数值计算带来的仿真假象。

如果不加分辨直接拿奇异处的应力结果做强度校核，轻则误判结构安全余量，重则直接导致设计返工，甚至留下工程隐患。

01、先分清：应力集中vs应力奇异

不少新手容易把两者弄错，其实根源完全不一样。要记住这两者差异，先弄懂背后的逻辑。

应力集中，是真实存在的物理现象。

结构上的圆角、缺口、孔边，几何发生平缓变化，载荷传递路径被迫收缩，局部应力自然高于平均应力。只要网格足够精细，应力会收敛到一个稳定数值。这个数值可以用于强度评估、疲劳计算，是我们做仿真时需要重点关注的区域。

应力奇异，是有限元计算的数学产物，现实里并不存在。

当模型出现尖角、零厚度裂缝、不连续的点接触、材料突变硬交点这类几何特征时，理论上应力会趋向无穷大。

网格划得越细，算出的应力值就越高。你不断加密网格，应力不会收敛，只会持续往上飘。

这就是最典型的识别特征：网格加密，应力持续增大，没有稳定值。

上面分享完这两者的差异，如果觉得太复杂记不住，那就看下面的两句话总结，清晰明了。

应力集中：网格加密，应力慢慢收敛，物理真实；

应力奇异：网格越细，应力越大，数值假象。

02、仿真分析里，应力奇异一般藏在哪些地方？

日常结构仿真中，这几类位置是重灾区：

1. 几何尖角：没有倒圆角的直角、尖锐切口，两条边直接90°硬相交；

2. 裂纹尖端：直接建立零厚度裂缝模型，不使用断裂力学专用单元；

3. 点接触、线接触：两个部件只在一个点或者一条线上接触，没有接触面积；

4. 不同部件硬绑定：两种材料、两个零件在单点相交，约束不连续；

5. 单点施加集中力：载荷只施加在单个节点上。

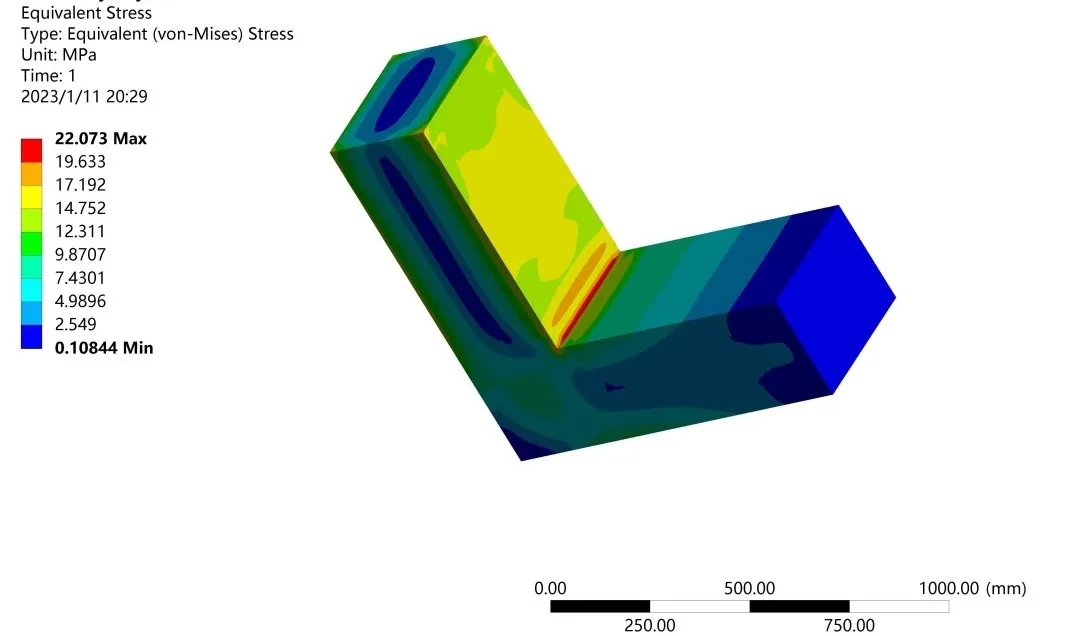

很多工程师跑完仿真，看到云图上出现亮眼的红色高应力区，第一反应是：这里结构要断。

但仔细做网格收敛验证，加密网格之后，红色区域应力持续上涨，这时候就要警惕了。大概率遇到应力奇异了，这个峰值应力不能拿来直接校核强度。

03、为什么说它是隐蔽的仿真陷阱？

陷阱最可怕的地方，在于它看起来特别真实，一个不小心就掉进去了。在工程仿真领域，仿真分析的云图色彩强烈，应力数值巨大，很容易让人下意识认为这就是结构的真实受力状态。

但是，这并非如你真实所看到的，这就是所说的陷阱。那么常见的有哪些容易踩坑的呢？我们元王仿真给列出了下面3个。

①直接取用奇异点峰值应力，判定结构失效，盲目加厚材料、加大截面，造成不必要的成本浪费。

②忽略奇异，把奇异区域的高应力当成正常应力集中，认为结构安全余量不足，反复修改设计。

③网格越加密，越觉得结果可信，不断细化网格，计算时间成倍增加，结果却离真实情况越来越远。

记住一个核心原则，应力奇异位置的峰值应力没有工程参考价值，不能直接用于强度判定。

不是说这个位置完全不用关注，尖角附近确实存在应力梯度，但无穷大的峰值本身，是有限元离散带来的数学问题，不是实物会出现的真实应力。

04、遇到应力奇异，该怎么处理？

那么遇到这样的情况该怎么办，这里给出4个方法，可以收藏着，下次要是不确定，对照着看。

方法1：几何修复

工程实物不会有绝对锐利的尖角，加工出来的边角，多少都有微小圆角。建模时在尖角位置增加小圆角，哪怕 R0.1、R0.2，消除几何间断，应力奇异就会消失，变成正常的应力集中，应力也能收敛。

这个方法是最常用的，最推荐，框起来作为重点记着就行。

方法2：改变载荷与约束方式

不要把集中力施加在单个节点，改成小面积上的分布载荷。避免单点固定约束，把约束分配在一小块面上，消除单点的应力奇异性。

方法3：更换评估思路

如果是裂纹类问题，不要直接看裂纹尖端的应力，改用断裂力学指标，计算应力强度因子或者J积分，而不是提取尖端节点应力。

方法4：评估奇异附近区域，而非单点

如果几何不能修改，可以避开奇异点本身，查看奇异点附近一定距离的应力，结合材料、工况做评估，不读取节点峰值。

有限元仿真，从来不是 “建完模型、提交计算、看云图下结论” 这么简单。

看懂云图颜色只是基础，能分辨哪些结果是真实物理响应，哪些是数值陷阱，才是仿真工程师核心能力。

应力集中是结构给我们的预警，而应力奇异，是有限元算法递来的一道谜题。

看到局部超高应力，先别急着判定失效，先做网格收敛检验：网格加密，应力持续飙升，就要警惕应力奇异。

分清假象与真实，仿真结果才能真正服务于产品设计，而不是被数值陷阱牵着走。
