在连接器工程师眼里,温度每上升5度,产品的寿命就可能打一个对折。电流通过连接器时会遇到电阻,电阻把电能变成热量,热量散不出去就会积累成温升。
这个看似简单的物理过程,恰恰是连接器失效的主要诱因之一。
我们元王在连接器仿真领域积累了多年经验,今天从温升分析入手,聊聊这个容易被忽视但至关重要的设计环节。
热量从哪里来,又往哪里去?
连接器在工作时,电流流过端子、插针和接触界面,这些材料都有自身的体电阻。更关键的是,公母端子之间的接触并不是理想的面接触,微观上只有若干个凸起的点真正挨在一起,电流在这些“桥墩”之间挤过去,形成所谓的收缩电阻。

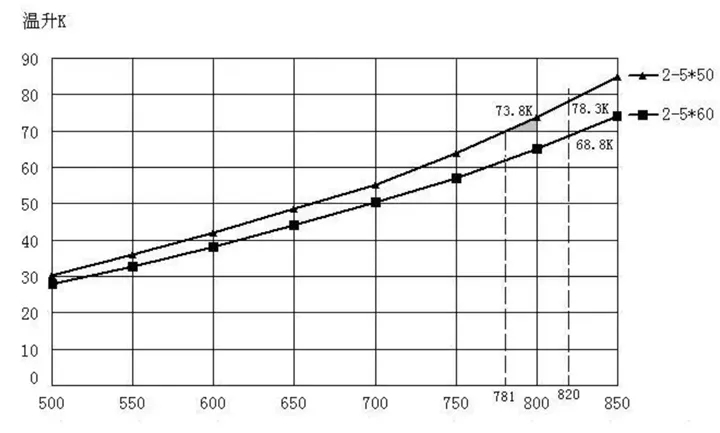

电阻越大,发热越厉害。发热功率可以用焦耳定律简单理解:热量等于电流的平方乘以电阻。电流翻一倍,热量变成四倍,这就是为什么大功率连接器的温升问题格外突出。
热量产生之后,需要通过端子、塑胶壳体、空气对流和PCB板导热等方式散出去。如果散热路径不通畅,热量就会持续累积,直到产热和散热达到一个平衡点,这个平衡点的温度就是温升分析要计算的稳态温度。
温升过高会带来哪些麻烦?
第一个问题是材料性能下降。塑胶壳体在高温下会软化,端子的保持力可能因此降低;更严重的是,持续高温会加速塑胶的老化和脆化,导致壳体开裂。
第二个问题是接触界面的恶化。温度升高会加速金属表面的氧化,氧化膜是绝缘的,会让接触电阻进一步增大,电阻大了发热更厉害,形 成恶性循环,最终可能导致连接器烧毁。
第三个问题是对相邻元器件的热影响,连接器本身可能没坏,但它散发的热量烤坏了旁边的电容或芯片等。
对于汽车、通信基站或工业设备中的连接器,温升超标往往是灾难性的。一个典型的案例是,某款电源连接器在设计时只关注了插拔力,忽略了温升校核,结果在满载电流下连续工作两小时后,塑胶壳体熔化变形,端子发生位移导致短路。这类事故本可以通过前期的温升仿真分析提前规避。
如何用仿真方法分析温升?
温升分析的核心是求解热-电耦合问题。通俗地说,就是同时算两个东西:电流怎么流过连接器,热量怎么在连接器里传递。工程师首先建立连接器的三维模型,然后给不同的部件赋予材料属性:金属端子需要输入电阻率(通常随温度变化)、导热系数;塑胶壳体需要输入导热系数和耐温等级;接触界面则需要定义接触电阻,这个值通常通过实验标定或参考行业标准。

边界条件的设置也很有讲究。自然对流状态下,空气流速很低,散热效率有限;如果是风冷或液冷环境,则需要输入对流换热系数。电流加载通常设定为额定电流的1.2倍或1.5倍,模拟最严苛工况。
求解器会迭代计算每一个节点的电势和温度,直到收敛。结果呈现为一个温度分布云图,红色区域代表热点。工程师可以直观地看到:是接触界面上最烫,还是端子弯角处因为电流密度集中而发热严重。
从结果反推设计改进
温升分析的价值不在于“算出温度”,而在于指导设计。如果热点出现在接触界面上,可以考虑增加正压力来降低接触电阻,或者更换更耐磨、导电性更好的镀层材料。如果是端子截面突变导致的电流拥挤,可以优化形状让电流路径更平滑。如果整体散热不良,可以增加散热孔、加大端子与空气的接触面积,或者选用导热系数更高的塑胶材料。
温升分析通常不是孤立的,它需要与插拔力分析、正压力分析配合进行,因为接触电阻的大小与正压力直接相关,而正压力又是插拔力分析中算出来的。这也是为什么专业的连接器仿真软件会把多个模块整合在一起。
元王连接器仿真分析软件中的温升分析模块

在元王连接器仿真分析软件中,温升分析模块支持多PIN同时输入不同电流的复杂工况。用户只需指定每个端子的电流值,软件会自动建立热-电耦合求解模 型。材料库中预置了常用金属和塑胶的热物理参数,包括电阻率随温度变化的曲线,用户也可以自定义新材料的参数。
网格划分环节,温升分析对端子的薄壁区域和接触界面附近进行局部加密,确保温度梯度的计算精度。接触电阻可以通过界面直接定义,用户输入接触电阻值或选择基于正压力的计算模型,软件自动换算。
边界条件设置方面,模块内置了自然对流、强制对流和传导散热三种模式,用户可以根据产品实际使用场景选择合适的散热系数。求解过程中,监控窗口实时显示最高温度变化曲线,帮助判断是否达到热平衡。

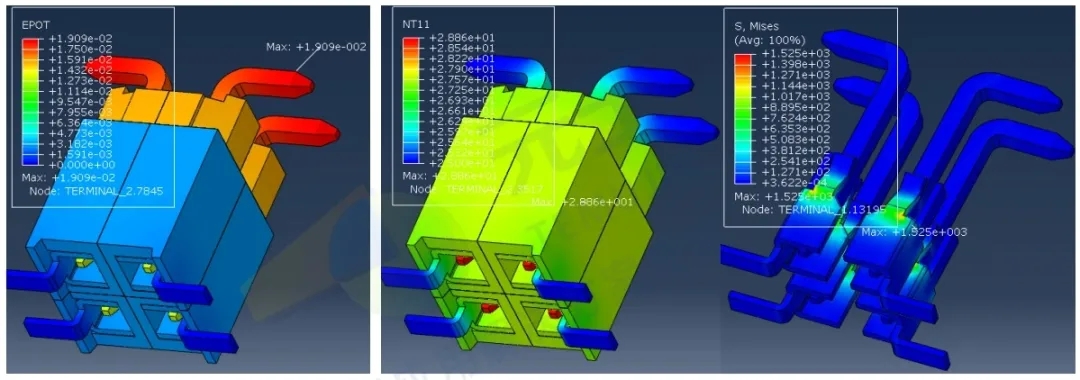

分析完成后,输出结果包括整体温度分布云图、电流密度矢量图,以及任意指定节点的温度-时间曲线。用户可以方便地找到温升最高的位置,并查看该处的温度是否超出了塑胶材料的热变形温度或金属的退火温度。
所有云图和曲线数据都可以导出,用于生成自动化的仿真分析报告,只需一键点击,图文并茂的PPT式报告即可输出,工程师稍作调整就能用于设计评审或客户汇报。

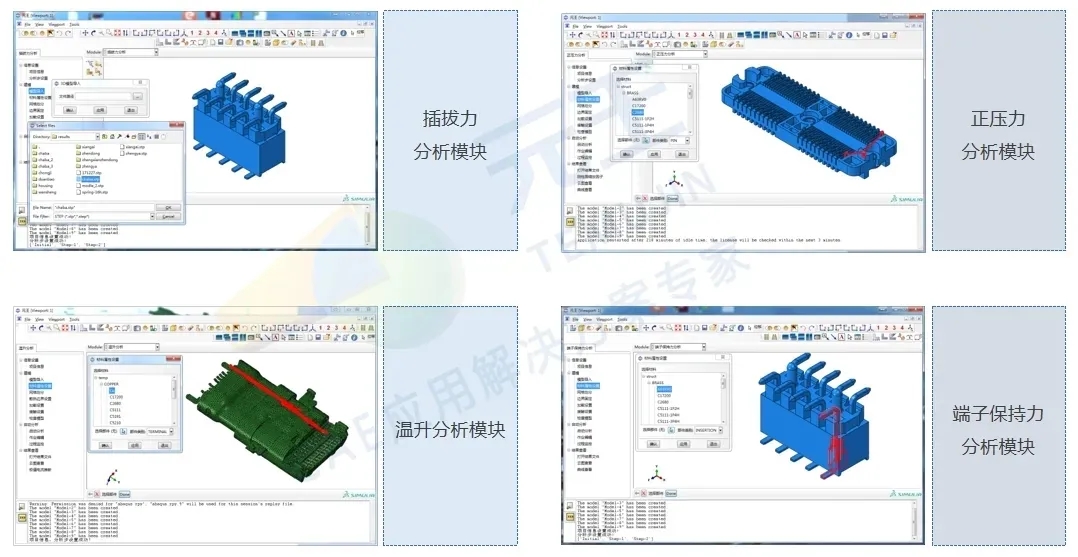

温升分析是元王连接器仿真分析软件专业模块中之一,其中包括标准模块和高级模块。
标准模块:插拔力分析、正压力分析、温升分析、端子保持力分析。
高级模块:掀盖作用力分析、HOUSING强度与变形分析、振动分析、正弦振动分析、冲击分析。
如需了解更多,可咨询我们元王仿真。
