在做有限元分析时，你有没有发现一个“潜规则”？

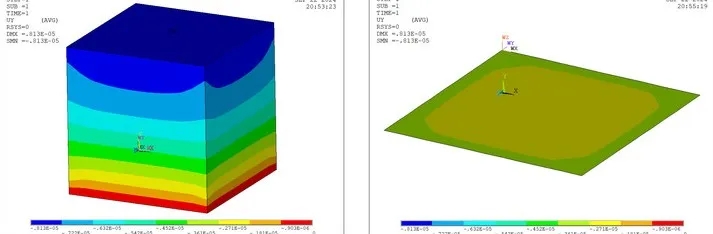

就是在仿真分析出结果，你点开那个五彩斑斓的应力云图，目光扫过整个模型，最后定格在那个刺眼的红色区域时，十有八九，最大应力都出现在零件的表面。

你有想过这背后的原因没？是在“搞事情”？还是本身就如此。其实这是一个非常经典、本质、又容易被忽略的问题。

一句话先给结论：

因为结构表面是应力 “无处可去” 的边界，内部应力可以被周围材料分担，表面不行，所以最大应力几乎总出现在表面。

就像一群人抬重物，内部的人可以互相借力、分担重量，而最边上的人只能独自承受一侧的力，更容易累到极限。结构表面的应力，就是那个“最边上的人”。

下面我们元王将会用最直白、不绕弯的方式讲清楚：

1. 从受力本质看：表面是 “自由边界”

任何实体结构的内部：每个质点都被前后左右上下的材料包围，力可以互相传递、抵消、分散。而其表面：外侧是空气/真空，没有材料支撑，力只能单向传递。

在外力作用时，将会出现内部的应力被分摊了。表面的应力没有另一侧材料来平衡，只能集中在表面层。

这就是应力天然偏向表面的根本原因。

2. 表面应力“约束少”，更容易被放大

这里要说到一个法向应力 σn=0（自由表面法向应力为0）。

不用记复杂公式，简单理解就是：垂直于表面方向，没有外力作用（毕竟外面是空气），所以这个方向的应力为0。

这样一来，表面的应力就只剩下平行于表面的切向应力，相当于少了一个方向的约束，更容易出现单向受拉、受压的情况，应力自然更容易被放大，达到峰值。

3. 几何突变、载荷约束，全在表面

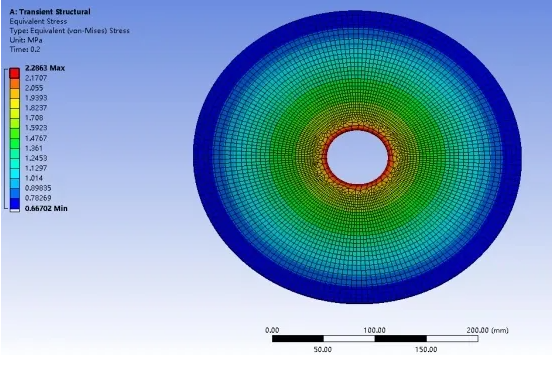

在工程结构与仿真分析中，最大应力几乎总是出现在尖角、圆角、孔边、台阶、倒角、螺栓孔、键槽以及载荷施加处、约束位置等区域，而这些位置无一例外都属于结构表面特征。

其核心原因在于：几何突变会引发显著的应力集中效应，同时载荷与约束也只能作用在结构外表面，无法直接施加于材料内部。表面曲率变化越剧烈、截面形状突变越突然，应力放大现象就越明显。

与之相对，结构内部材料连续均匀、几何形态平滑，应力传递路径顺畅，应力梯度通常很小，因此很难出现极端高应力。

4. 内部高应力，本质也是“内部的表面”

有人会问：我做仿真时，也遇到过内部出现高应力的情况，这不是出现矛盾了吗？

其实不矛盾！内部出现高应力，大概率是结构内部有缺陷（比如裂纹）、孔洞、杂质夹杂等不连续区域——这些区域相当于在结构内部，形成了一个小表面（也就是“内部的表面”）。

这个“内部表面”和外表面一样，没有周围材料的充分支撑，同样会出现应力集中，进而产生高应力。本质上，还是遵循“表面应力更容易达到最大”的规律。

仿真实操小贴士（新手必看）

了解这个规律，对我们做仿真、优化结构非常有帮助：

1. 看应力云图时，重点关注表面的应力集中区域（比如孔边、尖角），这些地方是结构最容易失效、断裂的位置；

2. 优化结构时，优先处理表面的几何突变。比如把尖角倒圆、增大过渡圆角、优化螺栓孔的倒角，就能有效降低表面最大应力；

3. 若内部出现高应力，先检查模型是否有内部缺陷、网格是否在孔洞/夹杂处加密，排除模型设置问题。

最大应力总是在结构表面搞事情，但是凡事无绝对。在以下3种情况，最大应力可能会躲进内部：

复合材料：比如轮胎，钢帘线和橡胶交界的地方（内部）应力可能最大。

内部载荷：比如洞穴里的爆炸，或者过盈配合的轴套内部。

特殊工艺：经过喷丸处理的零件，最大压应力可能出现在次表层。

掌握这个规律，再看仿真云图就不会迷茫，优化结构也能找对方向——毕竟，仿真的核心的是读懂应力，而读懂表面应力，就是读懂应力的第一步。
