跌落分析过程中增加质量（惯性力）的必要性

在做跌落分析过程中，有无对结构添加质量（惯性力）对结构分析产生显著的影响。本文就通过简单的例子来说明其影响情况。跌落冲击属于冲击动力学范畴，一般需要采用显式动力学方法进行求解，Abaqus/Explicit对瞬态高速问题提供了效率极高的解决方案。

 1.模型建立

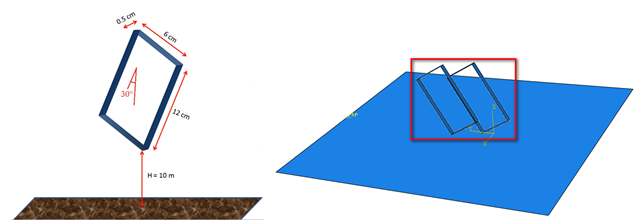

       如下图建立模型，模型中包括可变形的铝制手机边框与不可变形的地面模型。但是为了对比有无添加质量（惯性力）对结构分析产生的影响情况，模型中会添加一个同样的手机边框。同时创建（Dynamic，explicit）分析步，时间长为0.05s。

2.边界条件

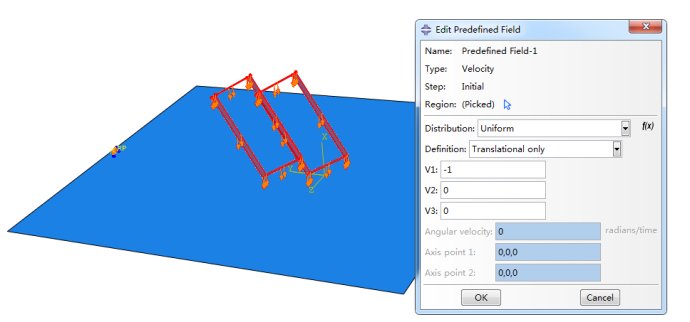

       跌落计算过程中，地面假体完全固定，手机外框施加1m/s初速度来模拟从10m高处落下。定义一般接触条件。

3.添加质量（惯性力）

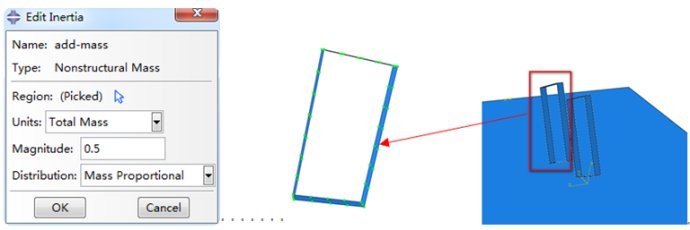

   计算过程中，做了对比试验，即只是对其中的一个手机外框进行添加质量（惯性力）。

4.计算结构

        获取跌落过程中模型的变形和应力分布情况。同时，比较添加了质量（惯性力）和没有添加质量（惯性力），两个手机外框的变形和应力分布情况。

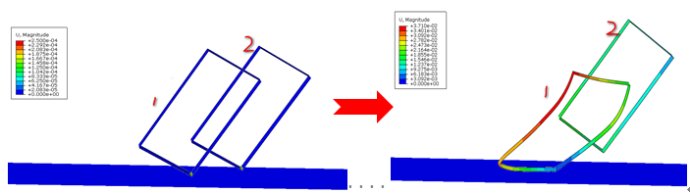

模型的整体变形云图如下：

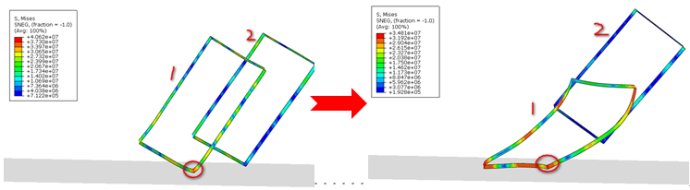

模型的整体应力云图如下：

注：1-添加质量（惯性力）    2-无添加质量（惯性力）

 由上可知，添加了质量（惯性力）的part1发生了塑性变形，而没有添加质量（惯性力）只是发生弹性变形。

 总之，在做跌落分析过程中，质量（惯性力）的存在对结构分析产生显著的影响，但在分析过程施加多大的质量（惯性力）往往根据经验和试验来确定。
