CAE仿真技术在LED路灯风载受力分析的模拟与应用

 近段时间，全国开启了全面暴雨模式，你所在城市的LED路灯安否？

 小小的路灯可靠与否，其实里边有很多的应用和学问，除了随机振动需要仿真分析以外，一起来看下有限元科技做过的CAE仿真分析项目——LED路灯风载受力分析。深圳市有限元科技有限公司是一家以计算机辅助工程cae为主业，以工程仿真软件开发为核心，集cae咨询、cae培训、cae软件研发与销售为一体的高科技企业。目前已为全国超过500家，涉及航天、汽车、机械、电子、医疗等各个领域的制造企业提供优质服务。如有业务的需要请联系电话：13632683051，咨询QQ：4006046636。

 风载受力分析是LED行业在可靠性设计中所关心的最基本的问题，通过CAE仿真指出支撑主体应力分析、后端盖应力分析等，为进一步改进结构设计提供了理论依据，为LED行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显着的作用。

 产品问题概述：

 客户原始包装设计在台风天时是否发生产品破坏及产品是否满足安全要求？我司通过CAE仿真分析发现，后端盖和内六角螺钉最大应力超过材料屈服强度，材料发生屈服损伤，需要优化结构。

 我司通过CAE仿真技术就如何改善给出了建设性的建议，对模型进行优化以保证路灯的安全。

 原图模型（如下图所示）：

 计算结果

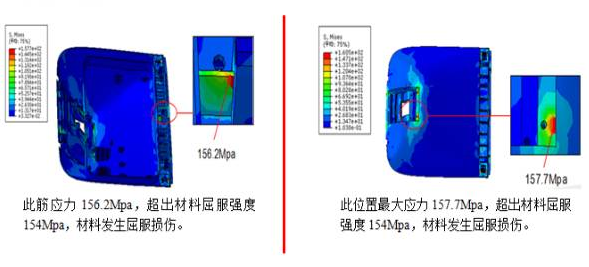

 16级风载工况下，路灯模型后端盖应力分析：

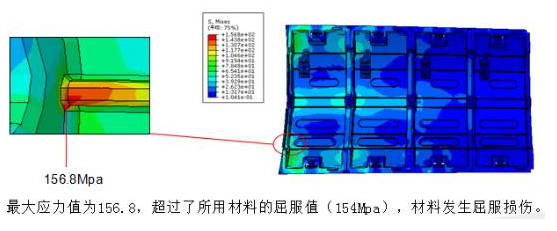

 16级风载工况下，路灯模型支撑主体应力分析：

 优化建议

 针对路灯后端盖薄弱处，可在该处增加厚度；

 针对路灯支撑主体，建议增加加强筋厚度或高度。

 使用的CAE软件

 Hypermesh

 Abaqus/Standard

 本文出自深圳有限元科技有限公司官网：www.featech.com.cn 转载请注明
