线性与非线性有限元分析有什么区别？

在有限元分析（FEA）中，线性和非线性分析是两种主要的数值模拟方法，它们分别适用于不同的工程问题和物理现象。而对于很多朋友来说，很难把这两者给“吃透”。



我将通过这篇文章，从理论基础、假设条件、求解方法、适用范围等方面详细探讨线性与非线性有限元分析的区别，并结合实例帮助朋友们更好地理解两者的差异。记得收藏、转发，有问题也可留言讨论。



一、理论基础与假设条件



1.1 线性有限元分析



线性有限元分析基于以下假设：



小变形假设：假设物体的变形很小，变形后的几何形状与初始形状差异可以忽略不计。因此，应变与位移之间的关系是线性的。



线性材料行为：假设材料服从胡克定律，即应力与应变成正比，材料是线弹性的。



线性边界条件：假设边界条件（如载荷、约束）在分析过程中保持不变，且载荷与位移之间的关系是线性的。



在这些假设下，线性有限元分析可以简化为求解一组线性代数方程，计算效率高，适用于小变形和简单材料行为的问题。



1.2 非线性有限元分析



非线性有限元分析则突破了线性分析的假设，考虑了以下非线性因素：



几何非线性：当物体经历大变形或大转动时，几何形状的变化会影响结构的刚度。例如，薄壁结构的屈曲问题。



材料非线性：材料可能表现出非线性应力-应变关系，如塑性、超弹性、粘弹性等。例如，金属的塑性变形或橡胶的超弹性行为。



边界条件非线性：边界条件可能随变形或时间变化，如接触问题、跟随力等。例如，两个物体接触时的接触压力分布。



非线性有限元分析需要迭代求解，计算复杂度高，但能够更准确地模拟实际工程问题。



二、求解方法的差异



2.1 线性有限元分析



线性有限元分析的求解过程相对简单：



建立线性方程组：基于小变形假设和线性材料行为，建立刚度矩阵和载荷向量。



求解线性方程组：通过直接法（如高斯消元法）或迭代法求解位移场。



计算应力和应变：根据位移场计算应变，再通过胡克定律计算应力。



由于线性方程组的求解效率高，线性分析适用于大规模问题的快速求解。



2.2 非线性有限元分析



非线性有限元分析的求解过程复杂得多：



增量加载：将载荷分为多个小增量步，逐步施加到结构上。

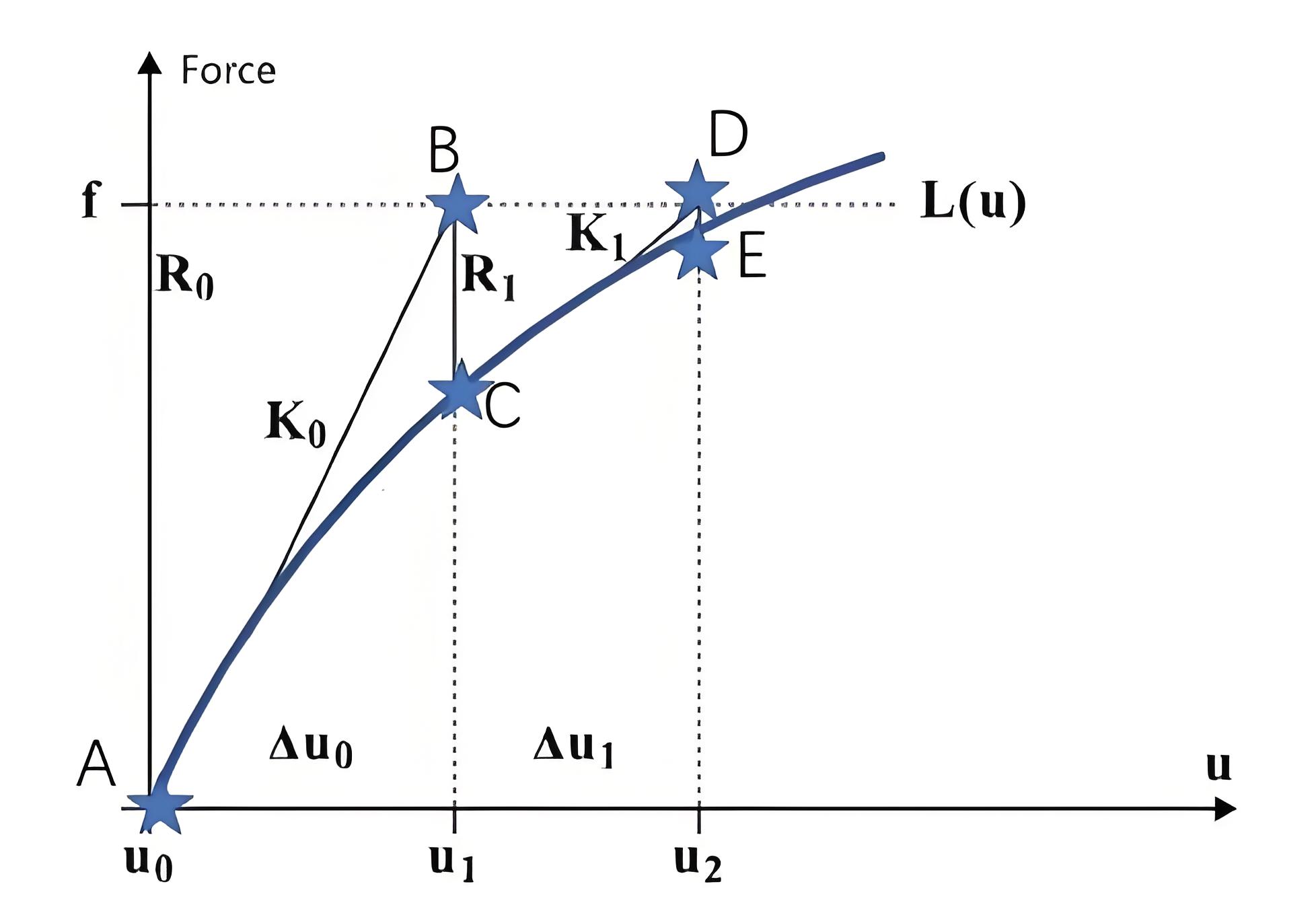

迭代求解：在每个增量步内，通过牛顿-拉夫森法等迭代方法求解非线性方程。



收敛判断：检查每个增量步的收敛性，如果未收敛，则调整迭代步长或方法。



更新几何和材料状态：根据当前位移场更新几何形状和材料状态，进入下一个增量步。



由于非线性问题涉及复杂的迭代过程，计算时间和资源消耗显著增加。



三、适用范围的差异



3.1 线性有限元分析



线性有限元分析适用于以下场景：



小变形问题：如刚性结构的弹性变形。



线性材料行为：如金属在弹性范围内的变形。



静态或稳态问题：如静力学分析、稳态热传导分析。



实例：



桥梁在正常载荷下的应力分布。机械零件在弹性范围内的变形分析。



3.2 非线性有限元分析



非线性有限元分析适用于以下场景：



大变形问题：如橡胶密封件的压缩、金属板材的冲压成形。



非线性材料行为：如金属的塑性变形、橡胶的超弹性行为。



复杂边界条件：如接触问题、摩擦问题。



动态或瞬态问题：如冲击、振动、疲劳分析。



实例：



汽车碰撞模拟中的大变形和塑性变形。橡胶轮胎在滚动过程中的非线性变形。金属成形过程中的塑性流动和回弹。



四、实例对比



4.1 线性分析实例



问题描述：一根钢梁在两端简支的情况下，受到均布载荷作用。假设钢梁的变形很小，材料为线弹性。



分析过程：



建立钢梁的几何模型和有限元网格。



施加均布载荷和边界条件。



求解线性方程组，得到位移场和应力场。



验证结果是否满足小变形假设。



结果：钢梁的变形和应力分布符合弹性力学理论，计算效率高。



4.2 非线性分析实例



问题描述：一根橡胶梁在两端固定的情况下，受到大载荷作用。橡胶材料具有超弹性行为，变形较大。



分析过程：



建立橡胶梁的几何模型和有限元网格。



选择超弹性材料模型（如Mooney-Rivlin模型）。



施加大载荷和边界条件。



采用增量加载和迭代求解方法，逐步求解非线性方程。



检查每个增量步的收敛性，更新几何和材料状态。



结果：橡胶梁的变形和应力分布表现出明显的非线性特性，计算结果更接近实际情况。



五、总结



线性与非线性有限元分析的主要区别在于它们对变形、材料行为和边界条件的处理方式。线性分析基于小变形和线性假设，计算效率高，适用于简单问题；而非线性分析考虑了几何、材料和边界条件的非线性效应，计算复杂度高，但能够更准确地模拟复杂工程问题。



在实际工程中，选择线性还是非线性分析应根据具体问题的性质和要求。对于小变形、简单材料行为的问题，线性分析通常足够；而对于大变形、复杂材料行为或边界条件的问题，非线性分析是必要的。通过合理选择分析方法，可以确保设计的安全性和可靠性，同时提高计算效率。
