有限元分析具体步骤是什么?

有限元: 2023-11-20 14:50:11 阅读数: 1422 分享到:

有限元分析(FEA,Finite Element Analysis)利用数学近似的方法对真实物理系统(几何和载荷工况)进行模拟。是一种强大的数值分析工具,它被广泛应用于各种工程领域,如结构力学、热学、流体动力学等。


通过有限元分析,工程师可以精确地预测和模拟复杂系统的行为,从而在设计阶段发现问题并优化设计方案。不仅能够减低产品设计研发成本,还能缩短产品研发周期,优势明显,是众多企业进行产品研发设计中不可或缺的工具。


那么对于有限元分析具体步骤是什么?下面元王将会为你详细介绍:


主要分为:前处理、总装求解、后处理


对于每一个步骤,我将会更详细的介绍,如果你有相关问题或者需求,也可和我交流沟通。


1、建立有限元模型:首先,需要对待求问题进行建模,将其转化为一系列由节点和单元组成的离散模型。这里的离散单元可以是三角形、四边形、三维立体等多种几何形状。


2、确定边界条件:在建立了离散模型后,需要通过给定边界条件来限制模型中各个节点或单元的自由度。边界条件包括位移、温度、载荷等参数,它们通常由实际问题所确定。


3、定义材料特性:根据实际问题,需要定义材料特性,如杨氏模量、泊松比、热传导系数等,并赋予各个节点或单元相应的材料属性。


4、划分网格:在完成了模型的建立、边界条件的定义和材料特性的设定后,需要对模型进行网格划分。划分网格的目的是使模型足够精细以准确描述实际问题,并在计算效率和计算精度之间进行折中。


5、建立刚度矩阵:在完成了网格划分后,需要通过计算各个单元的刚度矩阵,并将其组装成整体模型的刚度矩阵。刚度矩阵描述了节点或单元之间的相互作用关系,是解决模型物理特性的基础。


6、求解方程组:一旦建立了完整的刚度矩阵,就可以根据边界条件形成未知数的系数矩阵和右端向量,然后求解代数方程组得到所需的物理量,如位移、应力、电场等。

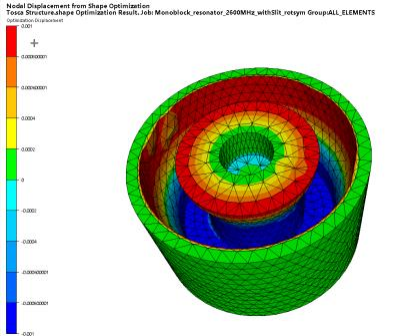

7、分析结果:最后,需要对计算结果进行分析和评价。通常可以通过绘制图表、制作动画、展示流线等方式来展现计算结果,以便更直观地理解和评价所获得的数据,并根据结果形成报告。


对于不同的产品,会进行不同学科的有限元分析,这个在选择上需要根据要求进行。有限元分析步骤只是一个操作流程,对于工程师来说,还需要对相关产品进行学习,以便能够更好的去理解和数据结果的准确性。
