CAE仿真结果的准确性会受哪些因素影响?

有限元: 2023-10-27 09:13:26 阅读数: 1546 分享到:

时常会有客户提出这样的问题:“我交给你们去做CAE仿真分析,你能确保仿真分析的结果100%准确性吗?”



首先,这是个无法直接回答能或不能的问题。



关于仿真分析,其里面涉及到很多因素,是需要双方详细地经过沟通后并去分析、试验,才能给出答案。



那么什么因素会影响着CAE仿真结果准确性?



CAE仿真分析结果准确性主要影响因素有模型的建立、参数设置、计算资源、统计性质、软件的选择、操作人员的经验、测试条件和仿真条件的差异等。


仿真模型的建立和参数设置

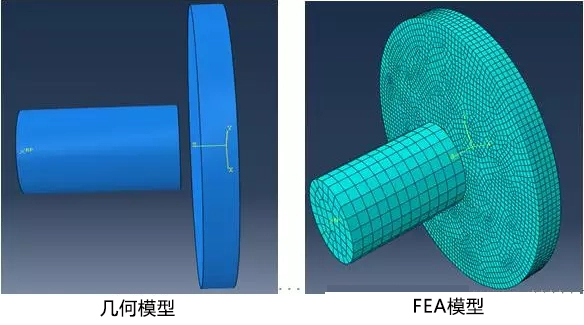

FEA建模

在建立仿真模型时,需要将实际工程问题简化为计算机可以处理的模型,这可能会引入一些误差。此外,参数设置也是非常重要的,比如材料参数就包括:密度、弹性模量、热膨胀系数、热导率、热容量、硬度、可塑性指数等。因此,在进行CAE仿真时,需要仔细选择和验证仿真模型和参数设置,以确保结果的准确性。


计算资源的影响



CAE仿真需要大量的计算资源,例如计算机硬件、内存和CPU等。在资源不足的情况下,仿真的精度和可靠性可能会受到影响。因此,在进行CAE仿真时,需要合理分配计算资源,以确保结果的准确性和可靠性。


统计性质



在进行CAE仿真时,通常需要对同一模型进行多次仿真以获得平均结果。这是因为仿真结果受到随机因素的影响,例如材料性能的变化、制造公差等。因此,需要对同一模型进行多次仿真以获得可靠的统计结果。



仿真软件和人


针对同一个仿真问题,同一个人,用不同的CAE软件,仿真结果会呈现不同,CAE仿真分析就需要有相关经验的工程师及合适的软件。在仿真分析过程中需要使用人员根据经验设定很多参数,经验具有很强的主观性,不同的使用者在解决同一仿真问题时设定的参数肯定也是不同的,仿真结果自然就会有影响。因此需要经验丰富的使用人员及合适的软件,才能避免此类因素的影响。



试验和仿真的差异



CAE仿真与实验结果不一致,这里面就有可能是仿真错了,也可能是试验错了,还有可能都是都错了。那么就需要进行排查找出具体的原因:



1、仿真模型是否有误



2、试验数据是否有误



3、材料参数设置是否有误



4、环境条件是否有不同



5、试验和仿真方法有不同



比如在其他都是准确的情况下,环境条件中温度或气流速度出现差别,就会出现结果不一致。所以在出现试验与仿真差异,就要根据问题一一排查找出哪一个环节出现差异,再针对性进行修改和优化。

元王仿真CAE

虽然CAE仿真存在一些不确定性的影响因素,但是找到有经验的公司,就能避免不确定因素发生。元王在行业已经有16年经验,接触过众多行业及各种需求的客户,合作完成过1000+以上项目,结合行业会给出针对性解决方案,还有经验丰富的技术团队支持,让CAE仿真分析更可靠。



CAE仿真分析目的是什么?



CAE仿真分析目的并不是追求完全地准确性(尽管我们希望尽可能准确,但他不是目的),而是帮助企业能够更好更快更省方式去设计好产品,进行创新迭代,赢得市场。不同企业可能侧重点不同,但无非就是能给企业带来增加设计功能,减少设计成本;缩短设计和分析的循环周期;增加产品和工程的可靠性;采用优化设计,降低材料的消耗或成本等。只要其产生价值>投入成本,CAE仿真分析就值得被更多的企业去应用。



在过去的几十年中发展中CAE技术已经在各行各业得到了广泛的认可,并且在许多情况下可以提供非常精确的结果,给到企业带来真真实实的价值,助力发展。所以CAE仿真分析结果准不准并不是问题,问题是如何借助CAE仿真分析去做产品创新设计。
