CAE在连接器插拔力分析中的应用
插拔力是指将互相配合的公母两端电子连接器进行插入和拔出所需要的力量。插拔力是连接器的重要机械性能与参数，其大小影响连接器使用的手感与其连接器内部设计的结构。依据EIA-364-13C（国际电气协会插拔力测试规范）标准，插入力不得大于额定值，确保使用者不至于很难插入适配头，而拔出力不得小于额定值，放置在各种复杂场合松脱或掉落，造成设备连接中断及损坏。
通过CAE仿真对连接器插拔力进行分析，为进一步改进结构设计提供了理论依据，为连接器行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显著的作用。以下为有限元科技为某连接器企业做的插拔力项目仿真分析。
产品问题概述：
分别计算两种厚度连接器(0.68mm卡片式连接器和0.84mm卡片式连接器)的插拔力
材料参数：
|
部件名称 |
材料参数 |
||||||
|
牌号 |
密度（g/cm3） |
弹性模量（Mpa） |
泊松比 |
屈服强度（Mpa） |
拉伸强度（Mpa） |
延伸率（%） |
|
|
Cover |
PPS 1140A6 |
1.6 |
2900 |
0.39 |
/ |
/ |
/ |
|
Base |
PPS 1140A6 |
1.6 |
2900 |
0.39 |
/ |
/ |
/ |
|
Switch弹片 |
SUS 301 3/4H |
7.93 |
193100 |
0.29 |
745 |
1130 |
5 |
|
Terminal |
C5210 EH |
8.8 |
110000 |
0.33 |
667 |
716 |
19 |
|
ESD |
C5210 EH |
8.8 |
110000 |
0.33 |
667 |
716 |
19 |
|
Slider |
PPS 1140A6 |
1.6 |
2900 |
0.39 |
/ |
/ |
/ |
|
Card |
PVC |
1.4 |
2410 |
0.38 |
/ |
/ |
/ |

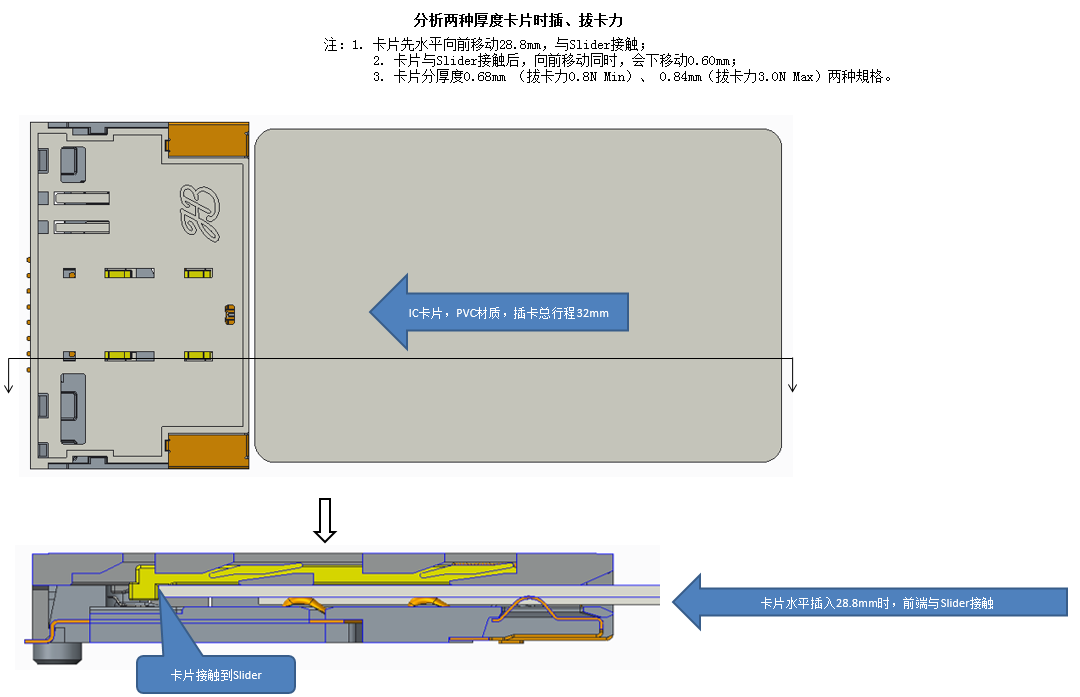

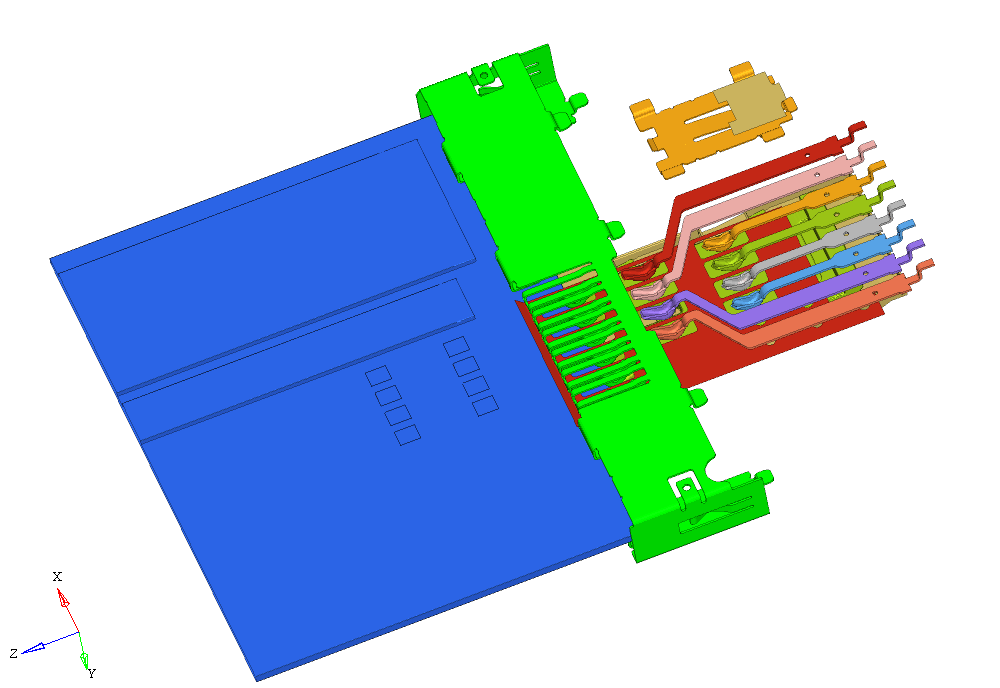

原图模型：（如下图所示）
分析结果：
0.68mm卡片式连接器

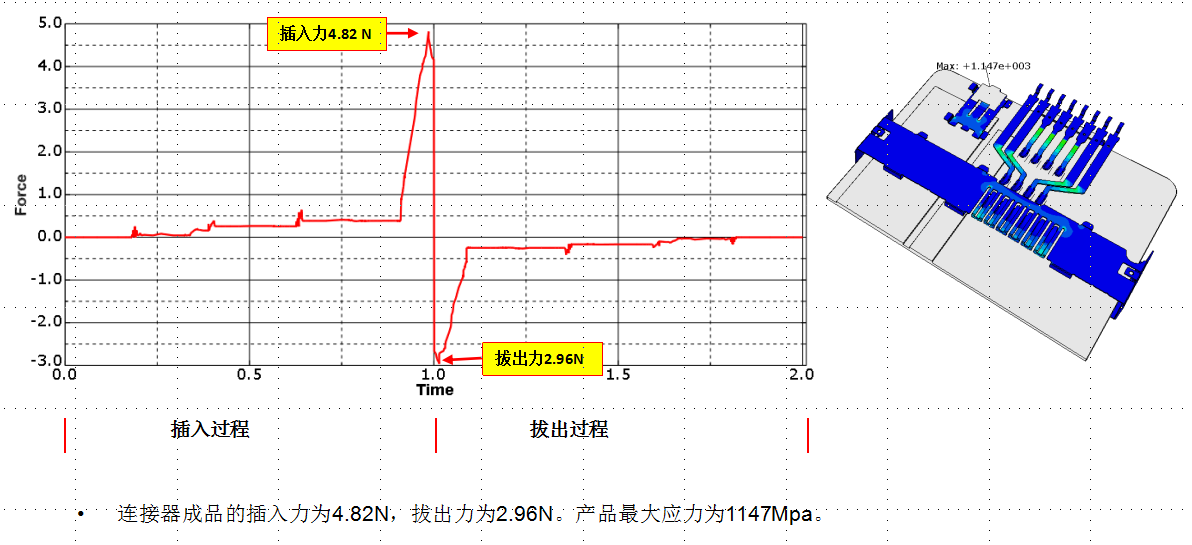

0.84mm卡片式连接器
结果汇总：
|
卡片厚度（mm） |
0.68mm |
0.84mm |
|
插入力（N） |
3.49 |
4.82 |
|
拔出力（N） |
2.23 |
2.96 |
|
最大应力（Mpa） |
1003 |
1147 |
使用软件：元王连接器分析软件
元王连接器分析软件是有限元科技基于连接器行业的市场需求研发的的，其核心宗旨是针对性强，降低人员重复性工作，减少设计开发周期，加快企业在该领域的研发速度。
有限元科技作为CAE仿真行业的领导者，致力于为中国企业和科研机构提供更优质的仿真技术解决方案，依托十余年CAE仿真(http://www.featech.com.cn)技术背景和工程经验，始终坚持以客户为中心，为客户提供有效服务，持续为客户创造价值进而成就客户。选择有限元科技，为行业发展创造无限可能。
