CAE在USB3.0高频信号分析中的应用

 USB3.0高频信号分析是连接器行业在可靠性设计中所关心的最基本的问题，通过CAE仿真指出插入损耗、特性阻抗、差分转共模、串音分析等，为进一步改进结构设计提供了理论依据，为连接器行业在提高可靠性、降低产品的损坏率、压缩成本方面起到了显著的作用。

 产品问题概述：

 客户原始设计在进行高频信号分析时是否出现阻抗过大？通过对初始设计的仿真模拟，发现连接器的特性阻抗超出标准范围，需要进行优化。

 有限元科技通过CAE仿真技术就如何改善给出了建设性的建议，有效降低阻抗，将其控制在90ohm(+/-15)区间内。

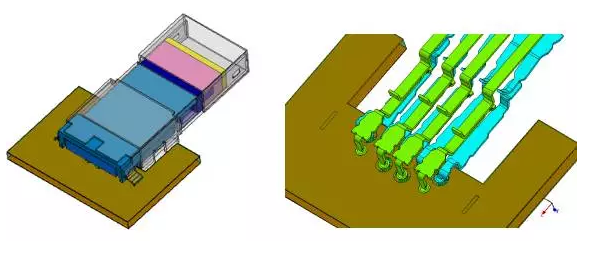

 原图模型（如下图所示）：

 解决方案

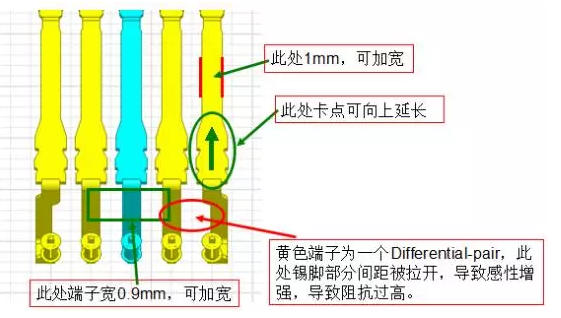

 将卡点向上延长，加宽端子，缩短差分对之间的距离

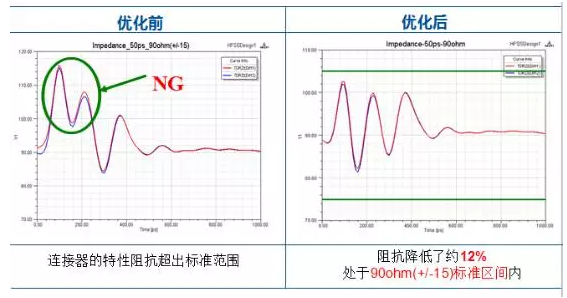

 结果对比

 结论

 经过改善，连接器的阻抗降低了约12%，使其处于90ohm(+/-15)标准区间内。
