有限元分析技术在汽车车门焊点优化设计中的应用

 随着有限元分析技术、拓扑优化方法在汽车设计过程中的广泛应用，为焊点布置提供了新的方法。通过焊点结构的拓扑优化设计，可以找到并减少冗余焊点，选择合理的焊点布置优选方案，降低焊接时间和装配成本。

 轿车车门是由具有复杂空间曲面形状的内板、外板以及起局部加强作用的加强板通过冲压和点焊组合而成的空间薄壁板壳结构。车门作为汽车十分重要而又相对独立的部件，具有隔绝车外噪声，缓冲来自外部的冲击等舒适性和安全性功能，其刚度、强度性能直接影响整车的品质。

 本文以某轿车车门的焊点单元为设计变量，模态、整体刚度和局部刚度等为约束条件，焊点体积最小为目标函数建立优化模型，应用HyperWorks/OptiStruct模块对车门焊点进行拓扑优化，得到不同密度区间的焊点分布情况，根据优化结果结合工程经验调整车门焊点布置，并对优化前后车门的模态、刚度、强度性能进行了对比分析。

 1、拓扑优化理论简介

 拓扑优化技术是结构优化技术中有前景、创新性的技术，是指在给定的设计空间内找到最佳的材料分布，或者传力路径，从而在满足各种性能的条件下得到重量最轻的设计。拓扑优化中常用的拓扑表达形式和材料插值模型方法有：均一化方法、密度法、变厚度法和拓扑函数描述方法。OptiStruct拓扑优化的材料模型采用密度法（SIMP方法），即将有限元模型设计空间的每个单元的“单元密度（Density）”作为设计变量。该“单元密度”同结构的材料参数有关（单元密度与材料弹性模型E之间具有某种函数关系），0～1之间连续取值，优化求解后单元密度为1（或靠近1）表示该单元位置处的材料很重要，需要保留；单元密度为0（或靠近0）表示该单元处的材料不重要，可以去除，从而达到材料的高效利用，实现轻量化设计。拓扑优化的数学模型可以用下式表示：

 2、车门焊点优化模型建立

 （1）车门有限元模型建立

 根据企业内部的乘用车车门建模标准，建立车门有限元模型，其中钣金件采用壳单元建模，车门铰链采用实体单元建模，内板和外板之间的包边结构通过共节点模拟、粘胶采用六面体单元模拟，内板和各加强板之间的焊点采用CWLD单元模拟。模型中用到的材料属性如表1所示。

表1车门有限元模型中的材料属性

 完成的车门有限元模型包含44967个节点，40970个单元，119个焊点，如图1所示。为了验证有限元模型的准确性，分别对车门结构的自由模态进行仿真分析和试验验证，仿真与试验值统计如图2所示，仿真与试验值的最大误差为3。0%，模型建模较为准确，可以以此模型为基础进行优化分析。

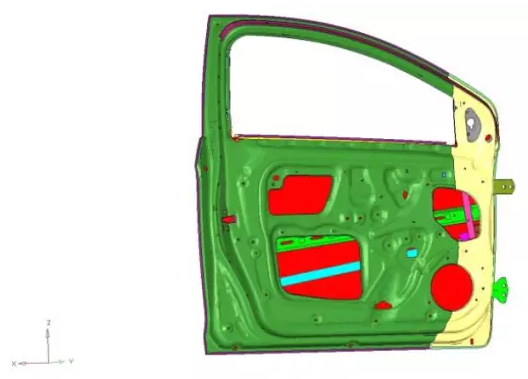

图1车门有限元模型

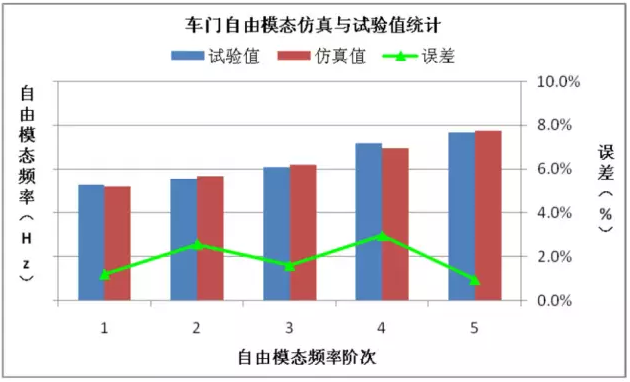

图2车门自由模态仿真与试验值统计

 （2）车门焊点优化约束条件确定

 完整的车门结构性能分析包括模态分析、整体刚度分析、局部刚度分析、强度分析等20多项分析内容，若将所有的分析项目都作为焊点优化的约束条件，计算成本高且不易实现。最终结合工程经验确定了车门的自由模态（前三阶模态频率）、整体刚度（3项）和局部刚度（1项）作为焊点优化的约束条件。在车门焊点优化模型建立之前，需要对上述分析项目进行预分析，以确定约束条件的具体目标值。约束条件的设置如表2所示。

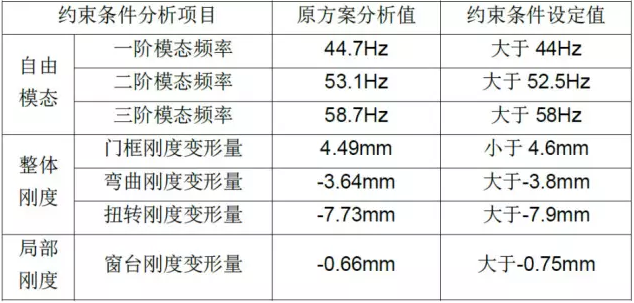

表2车门焊点优化模型约束条件

 （3）车门焊点优化模型建立

 优化设计有三要素，即设计变量、目标函数和约束条件。设计变量是在优化过程中发生改变而提高性能的一组参数；目标函数是指要求的最佳设计性能，是关于设计变量的函数；约束条件是对优化设计的限制，是对设计变量和其它性能的要求。确定了优化模型的约束条件后，根据本文的优化目的，将CWELD焊点单元的密度作为设计变量，焊点单元的体积最小作为目标函数。设置完拓扑优化相关的控制参数后，车门焊点优化模型可以进行求解计算。如果在求解过程中出现不收敛的情况，则需要对约束条件进行调整。

 3、车门焊点优化结果

 （1）车门焊点优化迭代过程

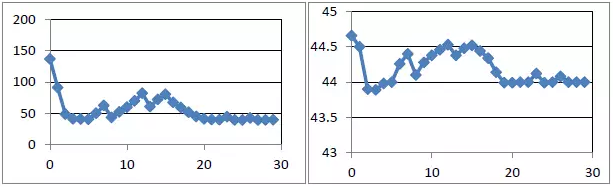

 OptiStruct经过29次迭代后最终得到焊点空间的优化结果。相应的约束条件的变化历程以及目标函数随迭代次数的变化关系如图3所示（图中仅示例列出一阶模态频率约束条件随迭代步数的变化历程）。由图可知，整个迭代过程是向优化目标函数收敛的。焊点单元的体积随着迭代步数的增加不断减少，约束条件也随着迭代部署的增加逐渐向目标值收敛。

目标函数迭代历程                                  约束条件迭代历程

 车门结构拓扑优化后焊点分布如表3所示，其中密度区间为0～0.1中的16个焊点为可优化的焊点。由于在建立优化模型时未将所有的结构性能分析项目作为约束条件，且约束条件的目标值较原方案有所放宽，因此需要对优化结果结合工程经验进一步取舍。需注意的是，真实的一个三层焊点在模型中表现为两个CWELD单元，故三层焊点的去留需综合考察两个设计单元的优化结果。

表3焊点密度分布表

 优化结果中密度区间为0～0.1中的16个焊点在车门结构中的分布如图4所示，将16个焊点划分为四个区域，每个区域中的焊点都需要经过进一步判断进行取舍。区域一中的1个焊点与周围焊点间距较近，判断为冗余焊点，可直接删除。区域二中的4个焊点由于连接车门防撞杆与车门内板，且靠近车门铰链附近，对车门强度和开闭耐久性能影响较大，需要全部保留。区域三中的5个焊点通过稀疏排布减少2个焊点。区域四中的6个焊点通过更改焊点位置将两个焊点合并为一个焊点，可删除3个焊点。通过对上述四个区域中的焊点判断取舍，共计可删除6个焊点，约占焊点总数的5%，需要对焊点优化后的车门结构性能进行全面校核。

 （2）焊点优化前后车门性能分析验证

 对优化前后车门的模态、刚度、强度等性能进行对比分析，主要分析结果对比如表4所示。由表中结果可知，焊点优化后，结构性能变化最大的是窗户的横向刚度，降低约0。77%，车门的主要结构性能基本保持不变，焊点优化方案可行。

图4可优化焊点在车门结构中的分布

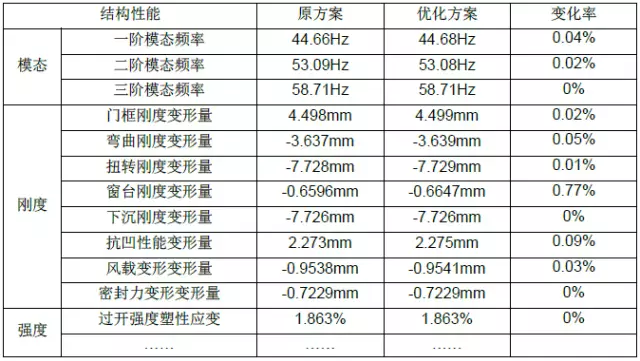

表4车门焊点优化前后结构性能对比

 4、结语

 （1）本文应用HyperWorks/OptiStruct对车门焊点进行拓扑优化设计，在车门结构性能基本保持不变的情况下，发现冗余设计的焊点，单个车门减少了6个焊点，降低了生产制造成本。

 （2）软件优化结果要结合焊接工艺、工程经验等因素进行判断取舍，方可获得切实可行的焊点优化方案。

 （3）本文仅针对已经布置完成的车门焊点进行拓扑优化设计，减少了焊点数量。若在设计初期将焊点的数量，空间位置等参数化，通过优化工具实现焊点的合理分布，则可取得更为理想的效果。
